Hệ thống điện mặt trời Hybrid 6.5kW kết hợp pin lưu trữ 15,36kWh là giải pháp phù hợp cho gia đình, hộ kinh doanh hoặc công trình có nhu cầu sử dụng điện cả ban ngày lẫn ban đêm. Hệ thống vừa tận dụng điện mặt trời để giảm lượng điện mua từ lưới, vừa lưu trữ phần điện dư vào pin để sử dụng vào buổi tối hoặc hỗ trợ nguồn điện dự phòng khi xảy ra mất điện.
I. Cấu hình hệ thống
-
10 tấm pin năng lượng mặt trời NUUKO 620. (Tổng công suất dàn pin: 6,2kWp)
-
1 biến tần Hybrid SNA Pro 6.5kW LUXPOWER
-
1 pin lưu trữ Lithium dung lượng 15,36kWh BLUE CARBON
-
1 tủ điện sắt bảo vệ hệ thống
-
Vật tư solar DC và AC theo phương án thi công
-
Vật tư lắp đặt tấm pin
-
Thi công, đấu nối, cài đặt và bàn giao hệ thống
II. Thông tin chi tiết về bộ sản phẩm
Bộ sản phẩm sử dụng những thiết bị đến từ các thương hiệu: NUUKO, LUXPOWER, BLUE CARBON,...
1. Tấm pin Nuuko 620w
Loại cell: N-type Mono-crystalline (đơn tinh thể loại N)
Cách sắp xếp cell: 132 cell (6 × 22)
Công suất danh định (STC): 620 Wp
Công suất tối đa (BNPI): 687 Wp (với ánh sáng phản xạ mặt sau)
Điện áp công suất cực đại (Vmpp): 40.91 V
Dòng điện công suất cực đại (Impp): 15.16 A (STC) / 16.80 A (BNPI)
Điện áp hở mạch (Voc): 48.78 V
Dòng ngắn mạch (Isc): 16.05 A (STC) / 17.78 A (BNPI)
Hiệu suất module: 23.0 %
Khung: Hợp kim nhôm Anodized
Hộp nối: IP68
Bảo hành: 12 năm vật lý, 30 năm hiệu suất.

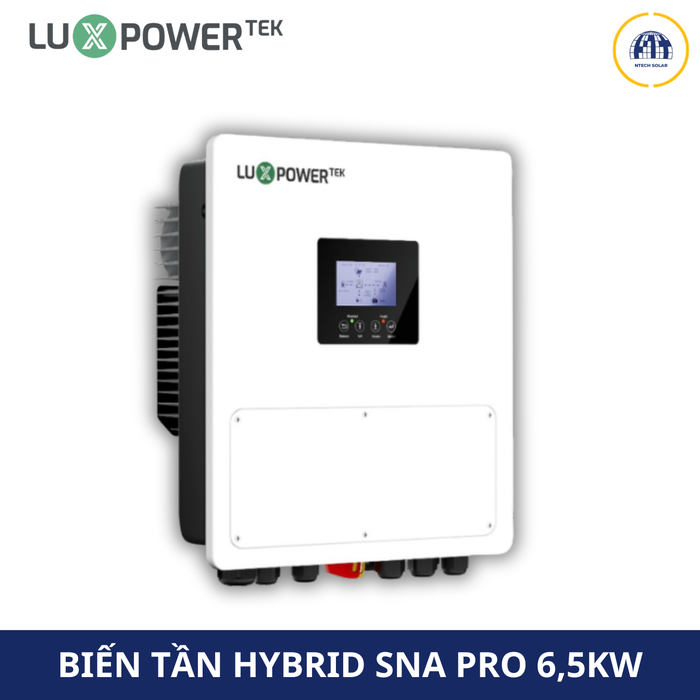

2. Biến tần (Inverter) LUXPOWER SNA PRO 6.5KW
Hybrid 6.5kW.
Model: SNA PRO 6.5K
Hỗ trợ Acquy / Lithium: 40-60V
PV đầu vào 2 MPPT: 20A/20A
PV cho phép lắp đặt: 15kWp
Công suất DC chuyển đồi: 12kW liên tục
On-grid/Backup: 6.5kW/6500kVA
Công suất sạc/xả 6500W: 135A/140A
Cài đặt tùy chỉnh nhiều chế độ
Ghép song song: 16 máy chạy 1 pha hoặc 3 pha
CT đi kèm bảo hành 1 năm

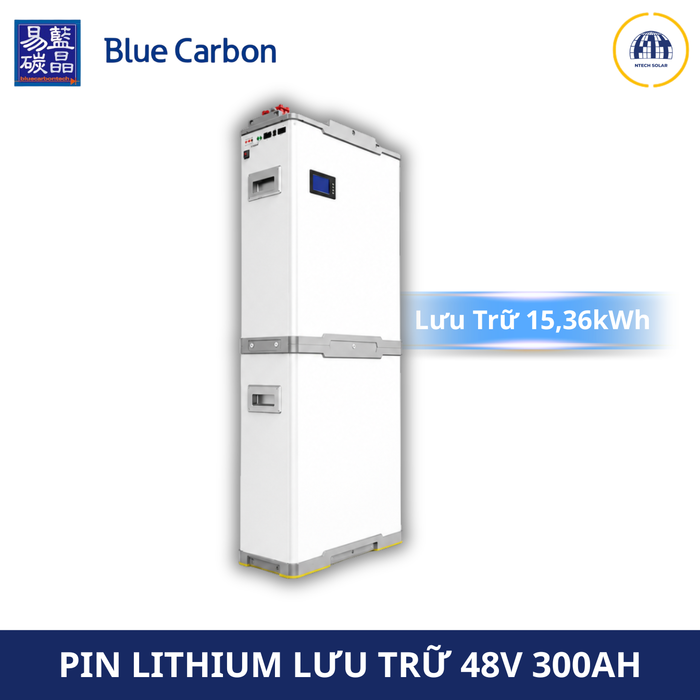

3. Pin lưu trữ BLUE CARBON 15,36kWh
Bình tích điện năng lượng mặt trời Lithium Battery 15,36KWH 48V 300Ah
Model: Smart OLV-48-300 (P)
Công suất: 15,36 kWh
Khối Lượng: 160kg - 67x65x67 CM
Độ xả sâu (DOD): 80%
Giao tiếp với hầu hết các hãng inverter
Số lần nạp xả (Life cycle): > 6000 ( 0.5 C)
Điện áp sạc: 56V-60V
Điện áp xả: 38V-48V
Dòng điện Xả Max: 100A
Dòng điện sạc PV max: 80A
Dòng điện sạc tiêu chuẩn: C-rate Discharge :<0.8C
Tự xả (25°C): <3%/tháng
Tuổi thọ thiết kế: >10 năm
Chứng chỉ: UN38.3, CE, MSDS, DGM
Bảo hành: 5 Năm đối với hệ lưu trữ Blue carbon
4. Tủ điện cho hệ thống 6kw đấu nối sẵn
Tủ điện được đấu nối sẵn theo cấu hình hệ thống, giúp bảo vệ các thiết bị điện mặt trời và hỗ trợ quá trình lắp đặt tại công trình thuận tiện hơn.
Tùy theo phương án kỹ thuật thực tế, tủ điện có thể bao gồm:
- Thiết bị đóng cắt và bảo vệ đường điện DC
- Thiết bị đóng cắt và bảo vệ đường điện AC
- CB bảo vệ hệ thống
- Thiết bị chống sét lan truyền
- Cầu chì hoặc thiết bị bảo vệ chuỗi pin theo cấu hình
- Thanh đấu nối và phụ kiện bên trong tủ
- Vỏ tủ điện sắt bảo vệ thiết bị
- Hệ thống dây dẫn được đánh dấu và đấu nối sẵn
Cấu hình tủ điện thực tế sẽ được kỹ thuật NTech lựa chọn theo công suất hệ thống, phương án đấu nối và điều kiện điện tại công trình.
5. Vật tư solar DC
Vật tư solar DC là nhóm phụ kiện sử dụng cho phần điện một chiều, từ dàn pin năng lượng mặt trời đến biến tần. Tùy theo số lượng tấm pin, vị trí lắp đặt và chiều dài đường dây, vật tư DC sẽ được xác định theo bản vẽ bố trí tấm pin, vị trí biến tần và điều kiện thực tế tại công trình.
6. Vật tư điện AC
Vật tư điện AC được sử dụng cho phần điện xoay chiều, từ biến tần đến tủ điện, tải sử dụng và điểm đấu nối với hệ thống điện hiện hữu. Chi phí vật tư AC có thể thay đổi theo chiều dài đường dây, tiết diện dây, vị trí đặt biến tần, vị trí tủ điện và hiện trạng hệ thống điện tại công trình. Số lượng thực tế sẽ được xác nhận sau khi khảo sát.
**Danh mục trên mang tính mô tả tổng quan. Chủng loại, số lượng và thông số vật tư thực tế sẽ được xác định theo cấu hình hệ thống, bản vẽ kỹ thuật và điều kiện thi công tại từng công trình
III. Hồ sơ thiết bị và hỗ trợ thủ tục điện lực
Không chỉ cung cấp thiết bị và thi công hoàn thiện, NTech còn chú trọng tính minh bạch về nguồn gốc sản phẩm và hồ sơ kỹ thuật của hệ thống. Hệ thống lắp đặt tận nơi đã bao gồm các giấy tờ và chứng từ để hỗ trợ thủ tục đăng kí điện mặt trời với EVN dễ dàng hơn.
1. Hồ sơ CO, CQ của các thiết bị
Các thiết bị chính trong hệ thống được cung cấp hồ sơ CO, CQ theo bộ chứng từ của từng sản phẩm và từng lô hàng thực tế.
Hồ sơ giúp khách hàng thuận tiện hơn trong việc kiểm tra:
- Nguồn gốc xuất xứ của thiết bị
- Thông tin thương hiệu và model sản phẩm
- Chứng từ chất lượng theo hồ sơ nhà sản xuất hoặc nhà cung cấp
- Sự đồng bộ giữa thiết bị thực tế và cấu hình đã thống nhất
Danh mục hồ sơ được bàn giao sẽ căn cứ theo từng thiết bị và bộ chứng từ thực tế tại thời điểm cung cấp.
2. Bản vẽ kỹ thuật trước khi thi công
Trước khi triển khai lắp đặt, NTech sẽ xây dựng phương án kỹ thuật phù hợp với điều kiện thực tế của công trình. Tùy theo từng hệ thống, hồ sơ kỹ thuật có thể bao gồm:
- Bản vẽ bố trí tấm pin trên mái
- Vị trí lắp đặt biến tần và pin lưu trữ
- Sơ đồ nguyên lý đấu nối hệ thống
- Phương án đi dây AC và DC
- Phương án đấu nối tủ điện và tải sử dụng
- Phương án áp mái hoặc làm thêm giàn khung sắt
- Các yêu cầu kỹ thuật và an toàn liên quan
Bản vẽ và phương án kỹ thuật sẽ được thống nhất trước khi thi công nhằm giúp khách hàng dễ theo dõi phạm vi công việc, hạn chế thay đổi và phát sinh không cần thiết.
3. Hỗ trợ hồ sơ đăng ký với đơn vị điện lực
NTech hỗ trợ khách hàng chuẩn bị các tài liệu kỹ thuật cần thiết phục vụ quá trình đăng ký hoặc làm việc với đơn vị điện lực. Phạm vi hỗ trợ có thể bao gồm:
- Thông tin cấu hình hệ thống
- Danh mục thiết bị sử dụng
- Thông số tấm pin và biến tần
- Sơ đồ nguyên lý đấu nối
- Bản vẽ kỹ thuật theo công trình
- Hồ sơ CO, CQ theo thiết bị được cung cấp
- Các tài liệu kỹ thuật liên quan đến hệ thống sau khi hoàn thiện
Phạm vi hồ sơ và thủ tục cụ thể sẽ được xác nhận theo yêu cầu của đơn vị điện lực tại khu vực lắp đặt và tình trạng thực tế của công trình. NTech hỗ trợ khách hàng chuẩn bị hồ sơ và tài liệu kỹ thuật, tuy nhiên việc tiếp nhận, kiểm tra và phê duyệt hồ sơ thuộc thẩm quyền của đơn vị điện lực.
IV. Gía lắp dặt trọn gói áp mái tham khảo
Tùy theo loại mái, kết cấu công trình và điều kiện thi công thực tế, đội ngũ kỹ thuật NTech sẽ đề xuất phương án lắp đặt phù hợp. Hệ thống có thể được thi công theo phương án áp mái hiện hữu hoặc làm thêm giàn khung sắt (phát sinh tùy địa hình để tạo độ nghiêng, tối ưu vị trí lắp đặt và bảo đảm độ chắc chắn cho dàn pin).
Giá tham khảo: 108.876.000đ (Dành cho công trình có sẵn mái tôn và kết cấu mái đáp ứng điều kiện lắp đặt tấm pin)>
V. Lưu ý về chi phí
-
Giá trên là mức tham khảo cho điều kiện thi công tiêu chuẩn.
-
Đã bao gồm phí vận chuyển (có thể dao động và báo riêng theo khu vực lắp đặt).
-
Vật tư AC có thể sẽ dao động tùy theo chiều dài đường dây, vị trí đấu nối và hệ thống điện hiện hữu tại công trình.
-
Các hạng mục như khung sắt, gia cố mái, dây dẫn vượt định mức, xe cẩu, giàn giáo, chống thấm hoặc cải tạo điện sẽ được khảo sát và báo riêng nếu phát sinh.
-
Mọi chi phí phát sinh ngoài phương án ban đầu sẽ được NTech thông báo và xác nhận với khách hàng trước khi thi công.
VI. Hệ thống phù hợp với ai?
-
Gia đình có mức tiền điện hàng tháng từ 2 triệu - 2 triệu 5, sử dụng nhiều thiết bị điện
-
Nhà có máy lạnh, tủ lạnh, máy bơm, camera và thiết bị hoạt động liên tục
-
Hộ gia đình dùng điện cả ngày và buổi tối
-
Công trình muốn giảm phụ thuộc vào điện lưới
-
Khách hàng cần nguồn điện dự phòng khi mất điện
-
Khách hàng muốn sử dụng giải pháp lắp đặt hoàn thiện, không cần tự chuẩn bị thợ và vật tư
VII. Quy trình lắp đặt
-
Tiếp nhận nhu cầu và thông tin công trình
-
Khảo sát mái, vị trí đặt biến tần và pin lưu trữ
-
Đề xuất phương án kỹ thuật và xác nhận báo giá
-
Chuẩn bị thiết bị, vật tư và tiến hành thi công
-
Đấu nối, cài đặt và vận hành thử
-
Hướng dẫn sử dụng và bàn giao hệ thống
Giá lắp đặt thực tế sẽ được xác nhận sau khi NTech kiểm tra khu vực, kết cấu mái, chiều dài đường dây và điều kiện thi công tại công trình.

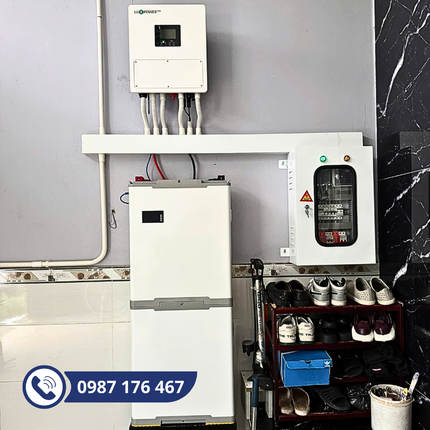

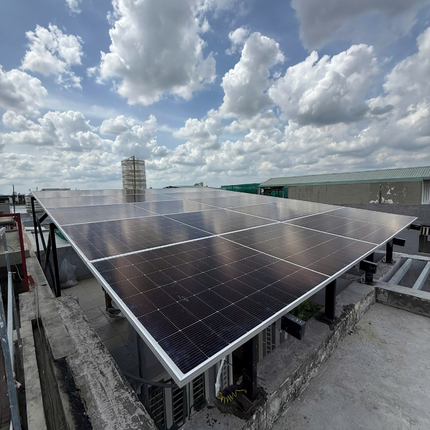

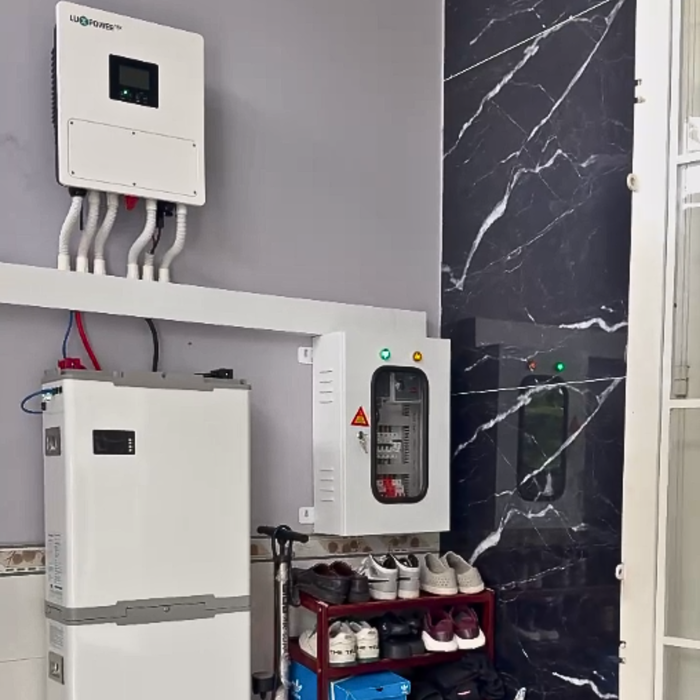

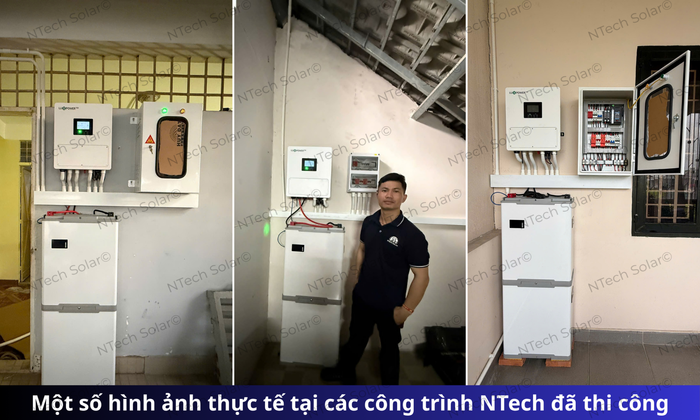

Một số hình ảnh thưc tế hệ thống 6,5kW tại các công trình NTech đã thi công
