Tủ điện năng lượng mặt trời đóng vai trò trung tâm điều khiển và bảo vệ toàn bộ thiết bị như inverter, pin lưu trữ, tấm pin và phụ tải. Đây là bộ phận không thể thiếu trong các phụ kiện solar của hệ thống điện mặt trời. Giúp hệ thống vận hành ổn định, an toàn, hạn chế rủi ro cháy nổ và tối ưu hiệu suất khai thác điện năng. Vì vậy, khi lựa chọn phụ kiện solar, tủ điện năng lượng mặt trời là hạng mục không thể bỏ qua.

I. Tủ điện năng lượng mặt trời là gì?

Tủ điện năng lượng mặt trời là thiết bị tích hợp các linh kiện đóng cắt, bảo vệ và phân phối điện trong hệ thống điện mặt trời. Tủ được thiết kế chuyên dụng để phù hợp với đặc tính dòng điện DC từ tấm pin và AC sau inverter.

1.1 Chức năng của tủ điện trong hệ thống solar

Tủ điện có nhiệm vụ bảo vệ và điều phối nguồn điện giữa các thành phần của hệ thống.

• Bảo vệ quá áp, quá dòng, ngắn mạch

• Đóng/ngắt hệ thống khi bảo trì

• Phân phối nguồn điện DC và AC

• Chống sét lan truyền

• Đảm bảo an toàn điện cho người sử dụng

1.2 Vị trí lắp đặt tủ điện

Tùy theo thiết kế hệ thống, tủ điện có thể được lắp đặt:

• Gần inverter

• Gần pin lưu trữ

• Tại phòng kỹ thuật hoặc khu vực riêng biệt

• Ngoài trời (với tủ đạt chuẩn chống nước IP65 trở lên)

1.3 Vì sao tủ điện là phụ kiện bắt buộc?

Trong hệ thống điện mặt trời, tủ điện không chỉ là phụ kiện mà còn là thành phần bắt buộc để đảm bảo tiêu chuẩn an toàn kỹ thuật. Có khả năng giảm rủi ro chập cháy, bảo vệ inverter và pin lưu trữ. Đảm bảo hệ thống đạt tiêu chuẩn điện lực và tăng tuổi thọ toàn bộ hệ thống.

II. Cấu tạo của tủ điện năng lượng mặt trời

Một tủ điện năng lượng mặt trời tiêu chuẩn sẽ được thiết kế theo sơ đồ kỹ thuật phù hợp với công suất hệ thống.

2.1. Vỏ tủ điện

Vỏ tủ là phần bảo vệ bên ngoài, thường được làm từ thép sơn tĩnh điện, thép mạ kẽm hoặc inox (cho môi trường khắc nghiệt). Đối với tủ lắp ngoài trời, vỏ cần đạt chuẩn IP54 – IP65 để chống bụi và nước.

2.2. Thiết bị đóng cắt (MCB, MCCB, ACB)

Đây là các thiết bị giúp đóng/ngắt nguồn điện khi xảy ra sự cố hoặc khi cần bảo trì hệ thống.

• MCB: dùng cho hệ nhỏ

• MCCB: dùng cho hệ công suất lớn

• ACB: dùng cho hệ thống công nghiệp

2.3. Thiết bị chống sét (SPD)

Thiết bị chống sét lan truyền (SPD) giúp bảo vệ inverter và pin lưu trữ trước xung điện áp cao do sét đánh hoặc dao động lưới điện.

2.4. Thanh cái và dây dẫn

Thanh cái đồng và hệ thống dây dẫn bên trong tủ điện giúp truyền tải điện ổn định, giảm tổn hao và đảm bảo an toàn.

Ngoài ra, tùy theo từng hệ thống và nhu cầu mà bộ phận kỹ thuật sẽ lắp đặt thêm vài bộ phận. Ví dụ như ATS chuyển nguồn tự động.

III. Phân loại tủ điện năng lượng mặt trời

Tùy theo cấu hình hệ thống, tủ điện năng lượng mặt trời được chia thành nhiều loại khác nhau.

• Tủ điện DC: Tủ điện DC được lắp giữa tấm pin và inverter, có chức năng bảo vệ dòng điện một chiều. Bảo vệ chuỗi pin, chống sét DC và đóng/ngắt từng string
• Tủ điện AC: Tủ điện AC được lắp sau inverter để phân phối điện ra tải hoặc hòa lưới. Giúp bảo vệ đầu ra inverter, ngắt khi quá tải và kết nối với điện lưới
• Tủ điện hybrid (kết hợp): Đây là loại tủ tích hợp cả DC và AC, phù hợp cho hệ thống có pin lưu trữ và inverter hybrid.

IV. Tiêu chí lựa chọn tủ điện năng lượng mặt trời

Việc lựa chọn tủ điện cần dựa trên công suất hệ thống và tiêu chuẩn an toàn kỹ thuật.

*Tủ điện phải phù hợp công suất hệ thống

Thông thường, các hệ điện năng lượng mặt trời có đa dạng công suất. Từ 3-5kw, cho đến 10kw, hay những hệ lớn hơn lên đến trên 10kw. Công suất tủ điện bắt buộc phải tương thích với công suất inverter và tổng công suất tấm pin.

*Tủ điện cần đảm bảo đạt tiêu chuẩn an toàn

Tủ điện cần đáp ứng các tiêu chuẩn cơ bản như có chống nước (từ IP65 trở lên), chống bụi. Sử dụng các thiết bị chính hãng có thương hiệu và rõ nguồn gốc. Đặc biệt cần đấu nối đúng kỹ thuật.

*Tủ điện được thiết kế gọn gàng, thuận tiện bảo trì

Một tủ điện được bố trí khoa học sẽ giúp:

• Dễ dàng kiểm tra định kỳ

• Thuận tiện thay thế linh kiện

• Tăng độ bền hệ thống

V. Báo giá bán tủ điện năng lượng mặt trời mới nhất

Giá tủ điện phụ thuộc vào công suất, loại tủ (DC/AC/hybrid) và thương hiệu thiết bị bên trong. Dưới đây là bảng giá tham khảo một vài tủ điện mẫu được đấu nối sẵn tại NTech Solar.

Loại tủ/Công suất	Hình ảnh	Bao gồm	Giá bán

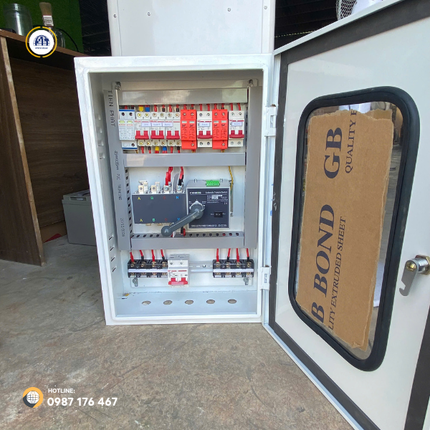

Tủ điện năng lượng mặt trời 5-8kw		MCB DC MCB AC Chống sét lan truyền DC Chống sét lan truyền AC Cầu chì DC, AC ATS chuyển đổi nguồn tự động Vỏ tủ điện Ốc siết bảo vệ cáp điện – PG Giắc MC4 gắn tủ điện Thanh cái, dây dẫn	4.700.000đ

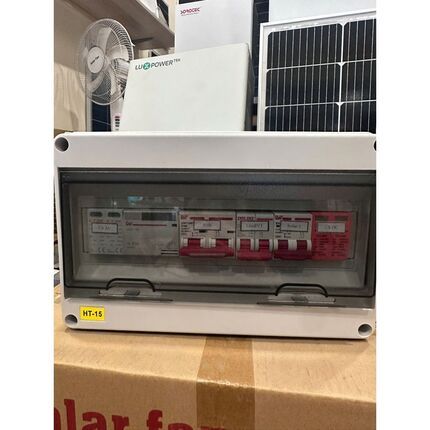

Tủ Điện Hybrid 5-6kW 1 String		Cầu chì DC: Bảo vệ quá dòng cho từng chuỗi pin. Ngắt mạch khi xảy ra sự cố chập pin CB DC (Aptomat DC): Đóng cắt nguồn DC an toàn. Thuận tiện cho bảo trì, sửa chữa hệ thống Chống sét lan truyền DC (SPD DC): Bảo vệ hệ pin và inverter khỏi xung sét, quá áp. Triệt tiêu điện áp tăng đột biến từ môi trường bên ngoài Cầu đấu – đầu nối DC chuyên dụng: Đảm bảo kết nối chắc chắn, an toàn Vỏ tủ điện chuẩn IP65: Chống nước và chống bụi tốt, tránh ẩm như khí hậu ở Việt Nam. Rất phù hợp lắp đặt ngoài trời Ốc siết cáp PG: Giữ chặt dây cáp để đảm bảo độ kín nước cho tủ.	1.900.000đ
Tủ điện năng lượng mặt trời 6kw - 8kw Hybrid		MCB DC: Thiết bị đóng cắt và bảo vệ Cầu chì DC: Bảo vệ bổ sung cho ngõ vào inverter Chống sét lan truyền DC (SPD Type 2): Giảm thiểu tác động của sét và xung điện áp cao MCB AC: Bảo vệ đầu ra inverter và hệ thống tải. Chống sét lan truyền AC (SPD Type 2): Ngăn ngừa hư hỏng thiết bị do sét lan truyền từ lưới điện. Contactor / ATS (tuỳ cấu hình): Hỗ trợ chuyển đổi nguồn giữa điện mặt trời, pin lưu trữ và điện lưới tự động. Vỏ tủ điện đạt chuẩn IP54 hoặc IP65: Đảm bảo độ an toàn, kín nước – kín bụi.	4.500.000đ

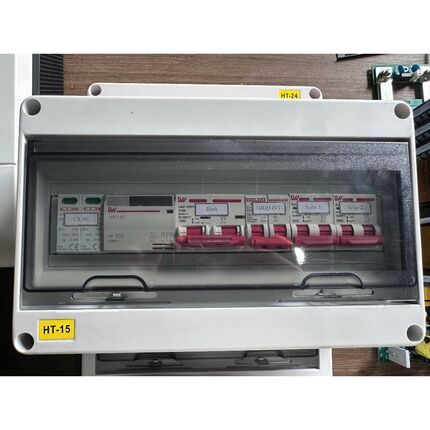

Tủ Điện Hybrid 5–6kW 2 string		CB DC: Đóng cắt và bảo vệ quá dòng, ngắn mạch cho nguồn DC Cầu chì DC cho từng string: Bảo vệ độc lập từng chuỗi pin CB DC tổng / ngõ vào inverter: Ngắt nguồn an toàn khi bảo trì Cầu đấu, đầu nối DC: Đảm bảo kết nối chắc chắn, an toàn Vỏ tủ đạt chuẩn IP: Bảo vệ thiết bị khỏi bụi và ẩm. Phù hợp lắp đặt trong nhà hoặc ngoài trời (tuỳ phiên bản) **Lưu ý: Tủ không bao gồm ATS và không có chức năng đảo chiều tự động.	1.820.000đ
Tủ Điện Hybrid 5–6kW ATS Đảo Chiều Tự Động 1 Pha		Bộ ATS / contactor đảo chiều tự động: Thực hiện chuyển mạch nguồn điện MCB AC: Bảo vệ quá tải, ngắn mạch cho các nhánh nguồn Thanh rail, dây dẫn, phụ kiện đấu nối: Theo tiêu chuẩn an toàn điện Vỏ tủ kim loại sơn tĩnh điện: Độ bền cao, chắc chắn, an toàn PG 25mm (tặng kèm): Hỗ trợ cố định và bảo vệ cáp khi thi công	2.600.000đ

Ngoài những mẫu tủ điện trên, NTech Solutions còn rất nhiều mẫu tủ điện. Các tủ sẽ được thiết kế và đấu nối tùy thuộc theo hệ thống điện năng lượng mặt trời mà quý khách đang sử dụng. Nếu quý khách đang có nhu cầu về tủ điện, hãy liên hệ ngay với chúng tôi để được tư vấn và thiết kế kỹ thuật tủ điện sao cho chuẩn nhất với hệ điện mặt trời của gia đình.
