(2 TRIỆU - 2 TRIỆU 5 TIỀN ĐIỆN) Hệ thống điện mặt trời Hybrid 6kW – Lưu trữ 15,36kWh lắp đặt trọn gói

Hệ thống điện mặt trời Hybrid 6kW kết hợp pin lưu trữ 15,36kWh là giải pháp phù hợp cho gia đình, hộ kinh doanh hoặc công trình có nhu cầu sử dụng điện cả ban ngày lẫn ban đêm. Hệ thống vừa tận dụng điện mặt trời để giảm lượng điện mua từ lưới, vừa lưu trữ phần điện phù hợp vào pin để sử dụng vào buổi tối hoặc hỗ trợ nguồn điện dự phòng khi xảy ra mất điện.

I. Cấu hình hệ thống

• 12 tấm pin năng lượng mặt trời NUUKO 595W (Tổng công suất dàn pin: 7,14kWp)

• 1 biến tần Hybrid SVE 6kW Plus

• 1 pin lưu trữ Lithium BLUE CARBON dung lượng 15,36kWh, 48V/300Ah

• 1 bộ tủ điện Hybrid 6kW bảo vệ hệ thống

• Vật tư solar DC và AC theo phương án thi công

• Dây bình, kẹp biên, kẹp giữa, bát Z và vật tư lắp đặt tấm pin

• Thi công, đấu nối, cài đặt và bàn giao hệ thống

II. Thông tin chi tiết về bộ sản phẩm

Bộ sản phẩm sử dụng các thiết bị đến từ những thương hiệu như NUUKO, SVE, BLUE CARBON cùng hệ tủ điện và vật tư được lựa chọn theo phương án thi công thực tế.

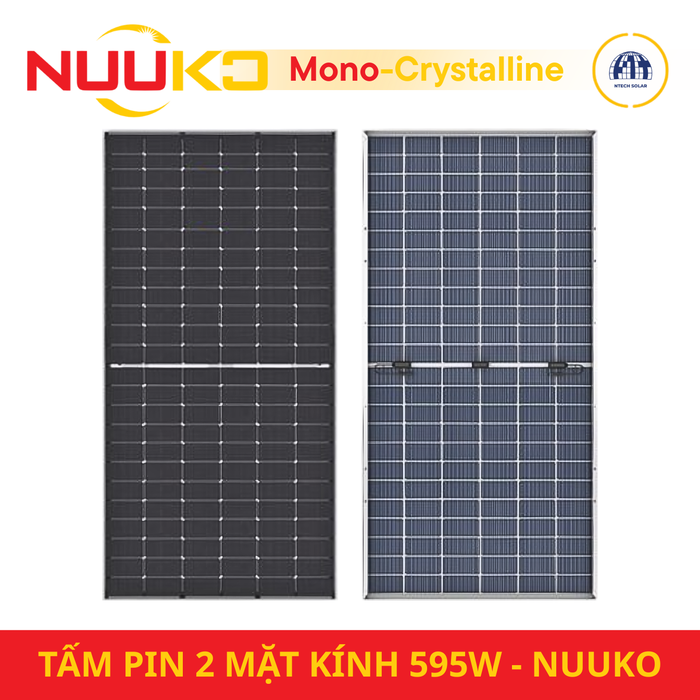

1. Tấm pin NUUKO 595W

Loại cell:Loại N đơn tinh thể (N type Mono-crystalline)

Cách sắp xếp cell: 144 (6*24)

Trọng lượng: 32KG

Kích thước mô-đun: 2278*1134*30mm

Chiều dài cáp: 4.0mm², ±300mm hoặc Chiều dài tùy chỉnh

Kính mặt trước: 2.0mm, Lớp phủ chống phản xạ

Kính mặt sau: 2.0mm, Kính cường lực

Số lượng điốt Bypass: 3/6

Khung: Hợp kim nhôm Anodized

Hộp nối: IP68

Bảo hành: 12 năm vật lý 30 năm hiệu suất

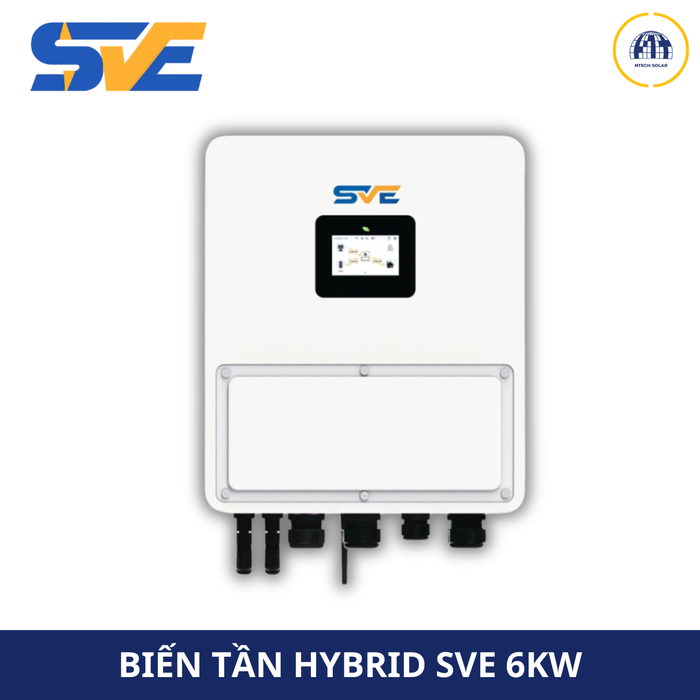

2. Biến tần Hybrid SVE 6kW Plus

Biến tần hybrid 1 pha công suất 6000W

Hỗ trợ dàn pin tới 12kWp | 2 MPPT (tối đa 9kW)

Sạc/xả 135A | Công suất On-grid/Back-up: 6kW

Tương thích pin lưu trữ: 48–51.2V | Khuyến nghị pin chính hãng có giao tiếp

Hiệu suất tối đa: 97,3% | Điện áp PV max 500VDC

IP65 chống nước | Wifi tích hợp tiện lợi App/web Tiếng Việt dễ sử dụng

Bảo hành 5 năm | Wifi, CT đi kèm bảo hành 1 năm

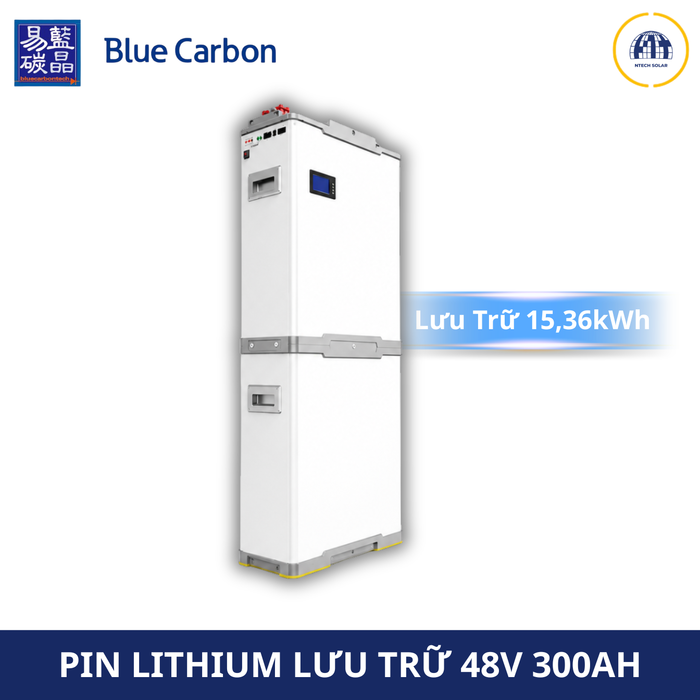

3. Pin lưu trữ BLUE CARBON 15,36kWh

Model: Smart OLV-48-300 (P)

Công suất: 15,36 kWh

Khối Lượng: 160kg - 67x65x67 CM

Độ xả sâu (DOD): 80%

Giao tiếp với hầu hết các hãng inverter

Số lần nạp xả (Life cycle): > 6000 ( 0.5 C)

Điện áp sạc: 56V-60V

Điện áp xả: 38V-48V

Dòng điện Xả Max: 100A

Dòng điện sạc PV max: 80A

Dòng điện sạc tiêu chuẩn: C-rate Discharge :<0.8C

Tự xả (25°C):<3%/tháng

Tuổi thọ thiết kế: >10 năm

Chứng chỉ: UN38.3, CE, MSDS, DGM

Bảo hành: 5 Năm

4. Tủ điện cho hệ thống Hybrid 6kW đấu nối sẵn

Tủ điện được đấu nối sẵn theo cấu hình hệ thống, giúp bảo vệ các thiết bị điện mặt trời và hỗ trợ quá trình lắp đặt tại công trình thuận tiện hơn. Tùy theo phương án kỹ thuật thực tế, tủ điện có thể bao gồm:

• Thiết bị đóng cắt và bảo vệ đường điện DC

• Thiết bị đóng cắt và bảo vệ đường điện AC

• CB bảo vệ hệ thống

• Thiết bị chống sét lan truyền

• Cầu chì hoặc thiết bị bảo vệ chuỗi pin theo cấu hình

• Thanh đấu nối và phụ kiện bên trong tủ

• Vỏ tủ điện sắt bảo vệ thiết bị

• Hệ thống dây dẫn được đánh dấu và đấu nối sẵn

Cấu hình tủ điện thực tế sẽ được kỹ thuật NTech lựa chọn theo công suất hệ thống, phương án đấu nối và điều kiện điện tại công trình.

5. Vật tư solar DC

Vật tư solar DC là nhóm phụ kiện sử dụng cho phần điện một chiều, từ dàn pin năng lượng mặt trời đến biến tần. Tùy theo số lượng tấm pin, vị trí lắp đặt và chiều dài đường dây, vật tư DC sẽ được xác định theo bản vẽ bố trí tấm pin, vị trí biến tần và điều kiện thực tế tại công trình.

6. Vật tư điện AC

Vật tư điện AC được sử dụng cho phần điện xoay chiều, từ biến tần đến tủ điện, tải sử dụng và điểm đấu nối với hệ thống điện hiện hữu. Chi phí vật tư AC có thể thay đổi theo chiều dài đường dây, tiết diện dây, vị trí đặt biến tần, vị trí tủ điện và hiện trạng hệ thống điện tại công trình. Số lượng thực tế sẽ được xác nhận sau khi khảo sát.

Danh mục trên mang tính mô tả tổng quan. Chủng loại, số lượng và thông số vật tư thực tế sẽ được xác định theo cấu hình hệ thống, bản vẽ kỹ thuật và điều kiện thi công tại từng công trình.

III. Hồ sơ thiết bị và hỗ trợ thủ tục điện lực

Không chỉ cung cấp thiết bị và thi công hoàn thiện, NTech còn chú trọng tính minh bạch về nguồn gốc sản phẩm và hồ sơ kỹ thuật của hệ thống. Hệ thống lắp đặt tận nơi được chuẩn bị các giấy tờ, chứng từ và tài liệu kỹ thuật theo phạm vi thực tế nhằm hỗ trợ khách hàng thực hiện thủ tục đăng ký hoặc làm việc với đơn vị điện lực thuận tiện hơn.

1. Hồ sơ CO, CQ của các thiết bị

Các thiết bị chính trong hệ thống được cung cấp hồ sơ CO, CQ theo bộ chứng từ của từng sản phẩm và từng lô hàng thực tế.

Hồ sơ giúp khách hàng thuận tiện hơn trong việc kiểm tra:

• Nguồn gốc xuất xứ của thiết bị

• Thông tin thương hiệu và model sản phẩm

• Chứng từ chất lượng theo hồ sơ của nhà sản xuất hoặc nhà cung cấp

• Sự đồng bộ giữa thiết bị thực tế và cấu hình đã thống nhất

Danh mục hồ sơ được bàn giao sẽ căn cứ theo từng thiết bị và bộ chứng từ thực tế tại thời điểm cung cấp.

2. Bản vẽ kỹ thuật trước khi thi công

Trước khi triển khai lắp đặt, NTech sẽ xây dựng phương án kỹ thuật phù hợp với điều kiện thực tế của công trình.

Tùy theo từng hệ thống, hồ sơ kỹ thuật có thể bao gồm:

• Bản vẽ bố trí tấm pin trên mái

• Vị trí lắp đặt biến tần và pin lưu trữ

• Sơ đồ nguyên lý đấu nối hệ thống

• Phương án đi dây AC và DC

• Phương án đấu nối tủ điện và tải sử dụng

• Phương án áp mái hoặc làm thêm giàn khung sắt

• Các yêu cầu kỹ thuật và an toàn liên quan

Bản vẽ và phương án kỹ thuật sẽ được thống nhất trước khi thi công nhằm giúp khách hàng dễ theo dõi phạm vi công việc, hạn chế thay đổi và phát sinh không cần thiết.

3. Hỗ trợ hồ sơ đăng ký với đơn vị điện lực

NTech hỗ trợ khách hàng chuẩn bị các tài liệu kỹ thuật cần thiết phục vụ quá trình đăng ký hoặc làm việc với đơn vị điện lực.

Phạm vi hỗ trợ có thể bao gồm:

• Thông tin cấu hình hệ thống

• Danh mục thiết bị sử dụng

• Thông số tấm pin và biến tần

• Sơ đồ nguyên lý đấu nối

• Bản vẽ kỹ thuật theo công trình

• Hồ sơ CO, CQ theo thiết bị được cung cấp

• Các tài liệu kỹ thuật liên quan đến hệ thống sau khi hoàn thiện

Phạm vi hồ sơ và thủ tục cụ thể sẽ được xác nhận theo yêu cầu của đơn vị điện lực tại khu vực lắp đặt và tình trạng thực tế của công trình.

NTech hỗ trợ khách hàng chuẩn bị hồ sơ và tài liệu kỹ thuật. Việc tiếp nhận, kiểm tra và phê duyệt hồ sơ thuộc thẩm quyền của đơn vị điện lực.

IV. Giá lắp đặt trọn gói áp mái tham khảo

Tùy theo loại mái, kết cấu công trình và điều kiện thi công thực tế, đội ngũ kỹ thuật NTech sẽ đề xuất phương án lắp đặt phù hợp. Hệ thống có thể được thi công theo phương án áp mái hiện hữu hoặc làm thêm giàn khung sắt (nếu điều kiện công trình yêu cầu tạo độ nghiêng, tối ưu hướng lắp đặt hoặc bảo đảm độ chắc chắn cho dàn pin).

Giá tham khảo: 112.699.000đ

Mức giá trên áp dụng cho công trình có sẵn mái và kết cấu mái đáp ứng điều kiện lắp đặt tấm pin. Trường hợp công trình cần làm thêm hệ giàn khung sắt, gia cố mái hoặc sử dụng phương án thi công đặc biệt, chi phí sẽ được khảo sát và báo riêng trước khi triển khai.

V. Lưu ý về chi phí

• Giá trên là mức tham khảo cho điều kiện thi công tiêu chuẩn.

• Chi phí vận chuyển có thể dao động và được xác nhận theo khu vực lắp đặt.

• Vật tư AC có thể thay đổi tùy theo chiều dài đường dây, tiết diện dây, vị trí đấu nối và hệ thống điện hiện hữu tại công trình.

• Các hạng mục như giàn khung sắt, gia cố mái, dây dẫn vượt định mức, xe cẩu, giàn giáo, chống thấm hoặc cải tạo điện sẽ được khảo sát và báo riêng nếu phát sinh.

• Mọi chi phí phát sinh ngoài phương án ban đầu sẽ được NTech thông báo và xác nhận với khách hàng trước khi thi công.

• Giá thực tế được xác nhận sau khi khảo sát khu vực, kết cấu mái, vị trí lắp đặt thiết bị và điều kiện thi công.

VI. Hệ thống phù hợp với ai?

• Gia đình sử dụng điện cả ban ngày và buổi tối

• Gia đình có nhiều thiết bị điện hoạt động thường xuyên

• Nhà có máy lạnh, tủ lạnh, máy bơm, camera, Wi-Fi và các thiết bị thiết yếu

• Hộ kinh doanh cần sử dụng điện đến buổi tối

• Công trình muốn giảm phụ thuộc vào điện lưới

• Khách hàng cần nguồn điện dự phòng khi mất điện

• Khách hàng muốn duy trì các thiết bị cần thiết khi điện lưới gián đoạn

• Khách hàng muốn sử dụng giải pháp lắp đặt hoàn thiện, không cần tự chuẩn bị thợ và vật tư

Mức độ phù hợp thực tế phụ thuộc vào tiền điện hàng tháng, tỉ lệ sử dụng điện ban ngày, công suất tải vào ban đêm và nhóm thiết bị cần duy trì khi mất điện.

VII. Quy trình lắp đặt

1. Tiếp nhận nhu cầu và thông tin công trình

2. Khảo sát mái, vị trí đặt biến tần và pin lưu trữ

3. Đề xuất phương án kỹ thuật và xác nhận báo giá

4. Chuẩn bị thiết bị, vật tư và tiến hành thi công

5. Đấu nối, cài đặt và vận hành thử

6. Hướng dẫn sử dụng và bàn giao hệ thống

Giá lắp đặt thực tế sẽ được xác nhận sau khi NTech kiểm tra khu vực, kết cấu mái, chiều dài đường dây và điều kiện thi công tại công trình.
