CÔNG TRÌNH LẮP ĐẶT HỆ THỐNG HYBRID 12KW 3 PHA CÓ LƯU TRỮ 15,36KWH TẠI BÌNH DƯƠNG

NTech Solar triển khai công trình lắp đặt hệ thống điện mặt trời Hybrid 12kW 3 pha có lưu trữ 15,36kWh tại Bình Dương. Hệ thống sử dụng 22 tấm pin năng lượng mặt trời NUUKO công suất 620W, biến tần Hybrid LuxPower 12kW 3 pha và pin Lithium Blue Carbon dung lượng 15,36kWh.

Tổng công suất dàn pin đạt 13,64kWp. Cấu hình này phù hợp với gia đình, hộ kinh doanh hoặc công trình đang sử dụng điện 3 pha, có nhu cầu tận dụng điện mặt trời vào ban ngày, lưu trữ điện để sử dụng vào buổi tối và dự phòng cho các thiết bị cần thiết khi mất điện.

Thông tin dự án:

• Tên dự án: Công trình lắp đặt hệ thống Hybrid 12kW 3 pha có lưu trữ 15,36kWh tại Bình Dương
• Mục đích sử dụng: Tiết kiệm điện kết hợp lưu trữ và dự phòng
• Địa điểm triển khai: Bình Dương
• Đơn vị triển khai: Công ty TNHH NTech Solar
• Công suất dàn pin: 13,64kWp
• Công suất biến tần: 12kW – 3 pha
• Dung lượng lưu trữ: 15,36kWh

I. Khảo sát và tư vấn hệ thống điện mặt trời tại Bình Dương

Trước khi thi công, đội ngũ NTech Solar tiến hành khảo sát nhu cầu sử dụng điện, đặc điểm phụ tải và điều kiện lắp đặt thực tế tại công trình.

Các yếu tố được xem xét gồm:

• Mức tiêu thụ điện trung bình hằng tháng.
• Thời điểm sử dụng điện vào ban ngày và ban đêm.
• Các thiết bị đang sử dụng nguồn điện 3 pha.
• Những tải cần duy trì khi mất điện.
• Diện tích và kết cấu mái.
• Hướng nắng và tình trạng che bóng.
• Vị trí đặt biến tần và pin lưu trữ.
• Phương án đi dây, lắp đặt tủ điện và đấu nối hệ thống.

Dựa trên nhu cầu sử dụng điện và điều kiện thực tế, NTech đề xuất hệ thống Hybrid 12kW 3 pha kết hợp dàn pin 13,64kWp và pin lưu trữ 15,36kWh. Cấu hình này giúp công trình ưu tiên sử dụng điện mặt trời vào ban ngày, lưu trữ một phần điện năng để sử dụng vào những thời điểm phù hợp và duy trì nguồn điện cho các tải dự phòng khi điện lưới gặp sự cố.

II. Cấu hình hệ thống Hybrid 12kW 3 pha lưu trữ 15,36kWh

Hệ thống được lắp đặt với 22 tấm pin NUUKO 620W hai mặt kính, biến tần Hybrid LuxPower 12kW 3 pha, pin lưu trữ Lithium Blue Carbon cùng tủ điện và vật tư solar theo phương án thi công.

STT	Thiết bị	Số lượng	Thông tin chính
1	Tấm pin năng lượng mặt trời NUUKO 620W hai mặt kính	22 tấm	Tổng công suất dàn pin 13,64kWp
2	Biến tần Hybrid LuxPower 12kW 3 pha	1 bộ	Model TriP2-LB-3P 12K
3	Pin lưu trữ Lithium Blue Carbon	1 bộ	Dung lượng 15,36kWh, 48V/300Ah
4	Tủ điện bảo vệ Hybrid 12kW	Theo hệ thống	Phục vụ đóng cắt, bảo vệ và đấu nối
5	Vật tư solar DC và phụ kiện	Theo phương án thi công	Phục vụ hoàn thiện hệ thống

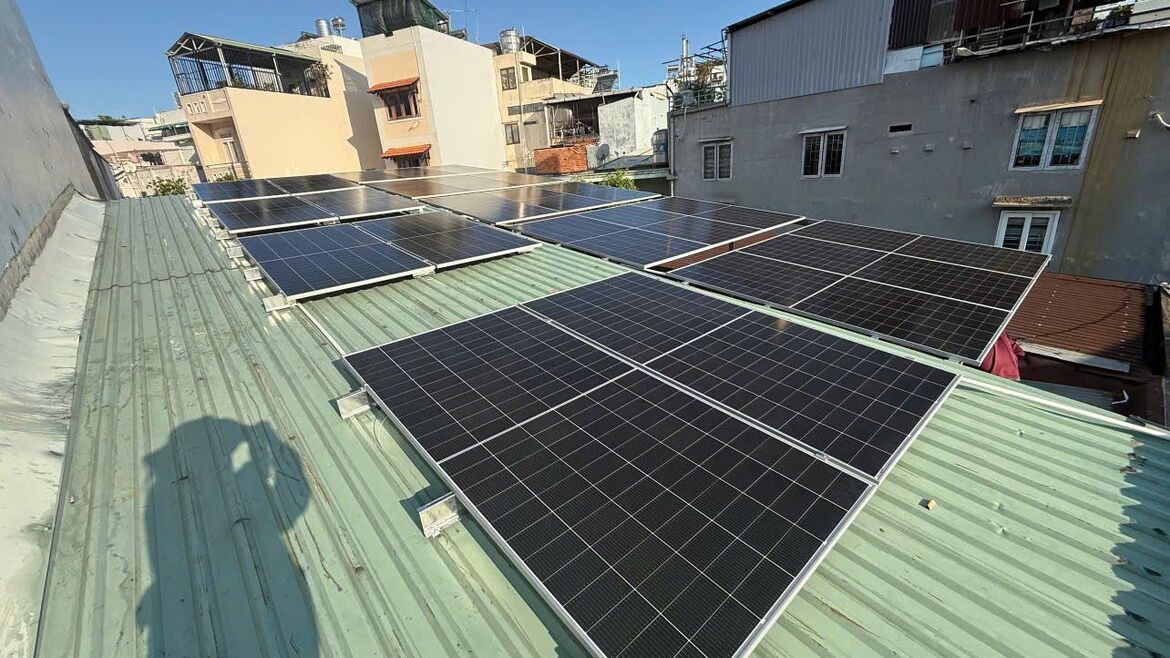

2.1. Dàn pin năng lượng mặt trời 13,64kWp

Hệ thống sử dụng 22 tấm pin năng lượng mặt trời NUUKO, mỗi tấm có công suất 620W: 22 × 620W = 13.640W, tương đương 13,64kWp.

Việc bố trí công suất dàn pin lớn hơn công suất định mức của biến tần giúp tăng khả năng thu điện trong nhiều thời điểm trong ngày, đặc biệt khi điều kiện bức xạ chưa đạt mức tối ưu. Các tấm pin được bố trí dựa trên diện tích mái, hướng nắng, kết cấu công trình và tình trạng che bóng thực tế. Phương án chia chuỗi pin cần được tính toán phù hợp với số lượng ngõ vào MPPT và dải điện áp hoạt động của biến tần.

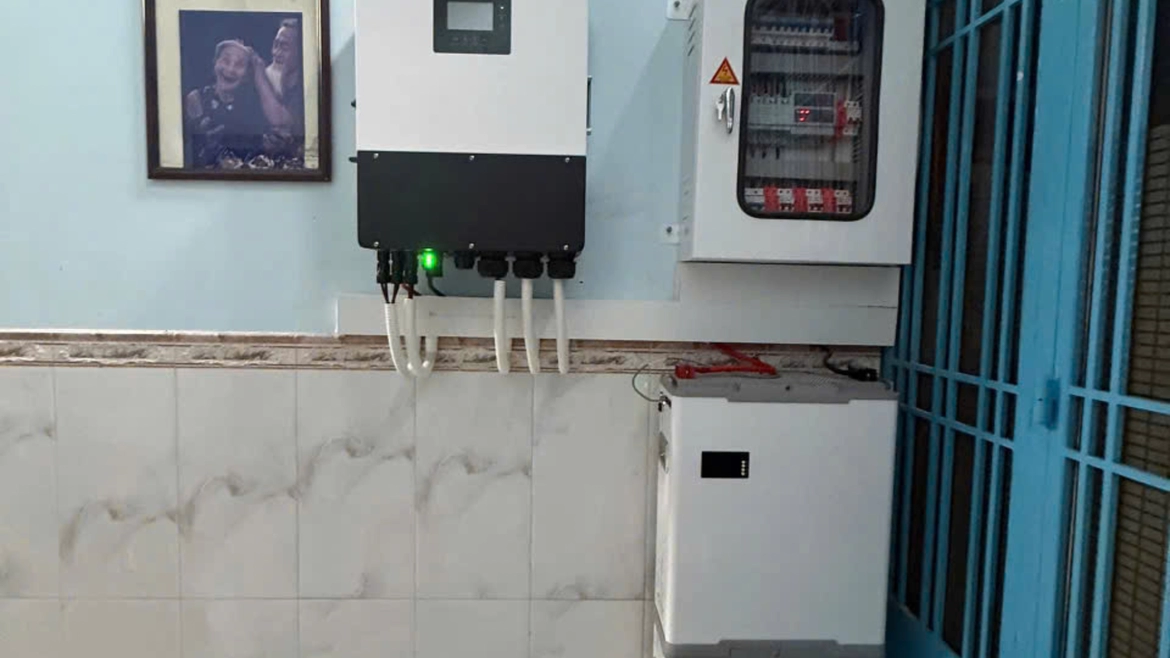

2.2. Biến tần Hybrid LuxPower 12kW 3 pha

Công trình sử dụng biến tần Hybrid LuxPower 12kW 3 pha, model TriP2-LB-3P 12K. Đây là thiết bị trung tâm của hệ thống, đảm nhiệm việc chuyển đổi điện một chiều từ dàn pin thành điện xoay chiều để cấp cho các thiết bị sử dụng.

Biến tần đồng thời quản lý nguồn điện từ:

• Dàn pin năng lượng mặt trời.
• Điện lưới.
• Pin lưu trữ.
• Các tải điện trong công trình.

Tùy theo chế độ được cài đặt, hệ thống có thể ưu tiên cấp điện mặt trời cho phụ tải, sạc pin khi có nguồn điện phù hợp và sử dụng điện từ pin vào buổi tối hoặc khi cần dự phòng. Do sử dụng biến tần 3 pha, hệ thống phù hợp với công trình có nguồn điện 3 pha và nhiều nhóm thiết bị công suất lớn. Việc phân bổ tải giữa các pha cần được khảo sát và đấu nối phù hợp để hệ thống vận hành ổn định.

2.3. Pin lưu trữ Lithium Blue Carbon 15,36kWh

Hệ thống sử dụng một pin lưu trữ Lithium Blue Carbon có dung lượng 15,36kWh, điện áp 48V và dung lượng 300Ah. Pin lưu trữ giúp tích trữ một phần điện năng để sử dụng vào buổi tối, khi trời ít nắng hoặc khi điện lưới gặp sự cố. Khi mất điện, pin có thể cấp nguồn cho những tải dự phòng đã được thiết kế và đấu nối từ trước.

Thời gian sử dụng điện từ pin phụ thuộc vào:

• Tổng công suất thiết bị đang hoạt động.
• Mức dung lượng pin còn lại.
• Giới hạn sạc và xả được cài đặt.
• Hiệu suất chuyển đổi của hệ thống.
• Thời gian vận hành của từng thiết bị.

Để kéo dài thời gian dự phòng, khách hàng nên ưu tiên các thiết bị cần thiết và hạn chế sử dụng đồng thời nhiều tải có công suất lớn.

2.4. Tủ điện và vật tư solar

Hệ thống được trang bị tủ điện bảo vệ Hybrid 12kW cùng các vật tư solar DC theo phương án thi công thực tế. Các hạng mục có thể bao gồm:

• Thiết bị đóng cắt phía DC.
• Thiết bị đóng cắt phía AC.
• Thiết bị chống sét lan truyền.
• Cầu chì hoặc thiết bị bảo vệ chuỗi pin.
• Dây điện solar DC.
• Đầu nối chuyên dụng.
• Dây dẫn AC.
• Hệ thống tiếp địa.
• Ống, máng và phụ kiện bảo vệ dây dẫn.

Chủng loại và số lượng vật tư được lựa chọn dựa trên sơ đồ kỹ thuật, chiều dài đường dây, vị trí lắp đặt và điều kiện thực tế tại công trình.

III. Quy trình thi công và vận hành hệ thống

Sau khi thống nhất phương án kỹ thuật, đội ngũ NTech Solar tiến hành thi công hệ thống theo các bước chính:

• Xác định vị trí lắp đặt tấm pin trên mái.
• Thi công hệ khung đỡ.
• Lắp đặt 22 tấm pin NUUKO 620W.
• Chia chuỗi pin và đấu nối đường dây DC.
• Lắp đặt biến tần Hybrid LuxPower 12kW 3 pha.
• Bố trí pin lưu trữ tại vị trí chắc chắn, thông thoáng.
• Lắp đặt tủ điện và các thiết bị bảo vệ.
• Thi công hệ thống dây điện DC, AC và tiếp địa.
• Đấu nối điện lưới, phụ tải và pin lưu trữ.
• Cài đặt chế độ vận hành cho biến tần.
• Kiểm tra khả năng sạc, xả và cấp điện cho tải.
• Vận hành thử trước khi bàn giao.

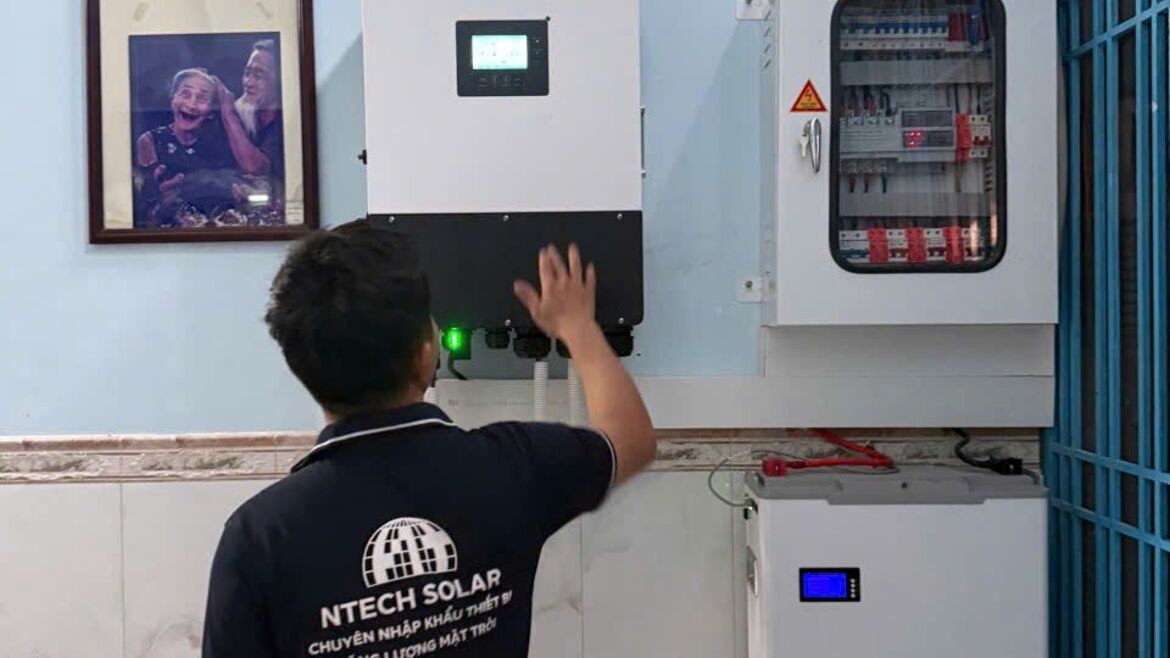

Sau khi hệ thống hoạt động ổn định, kỹ thuật viên hướng dẫn khách hàng theo dõi sản lượng điện mặt trời, công suất tải, dung lượng pin và trạng thái vận hành của hệ thống.

IV. Hiệu quả của hệ thống Hybrid 12kW 3 pha có lưu trữ

Hệ thống được thiết kế nhằm đáp ứng đồng thời nhu cầu tiết kiệm điện, lưu trữ năng lượng và dự phòng nguồn điện cho công trình.

4.1. Tận dụng điện mặt trời vào ban ngày

Khi có nắng, nguồn điện từ dàn pin được ưu tiên cấp trực tiếp cho các thiết bị đang hoạt động. Nhờ đó, công trình có thể giảm lượng điện phải mua từ lưới trong khung giờ ban ngày.

Hiệu quả tiết kiệm thực tế phụ thuộc vào sản lượng điện tạo ra, thời điểm sử dụng điện và tỷ lệ điện mặt trời được dùng trực tiếp tại công trình.

4.2. Phù hợp với công trình sử dụng điện 3 pha

Hệ thống Hybrid 12kW 3 pha phù hợp với gia đình lớn, hộ kinh doanh, văn phòng, nhà xưởng nhỏ hoặc các công trình có nhiều thiết bị sử dụng nguồn điện 3 pha. Trước khi lắp đặt, công suất tải và mức độ phân bổ giữa các pha cần được kiểm tra để lựa chọn phương án đấu nối phù hợp.

4.3. Lưu trữ điện để sử dụng vào buổi tối

Pin Lithium dung lượng 15,36kWh giúp lưu trữ một phần điện năng để sử dụng khi dàn pin giảm hoặc ngừng phát điện. Hệ thống có thể được cài đặt để ưu tiên giữ lại một mức dung lượng pin nhất định cho buổi tối hoặc phục vụ nhu cầu dự phòng khi điện lưới gặp sự cố.

4.4. Dự phòng khi mất điện

Khi điện lưới bị gián đoạn, hệ thống có thể tiếp tục cấp điện cho các tải dự phòng đã được đấu nối theo phương án kỹ thuật. Các thiết bị nên được ưu tiên gồm:

• Đèn chiếu sáng.
• Quạt.
• Tủ lạnh.
• Camera.
• Thiết bị mạng.
• Máy tính và thiết bị làm việc.
• Một số thiết bị sinh hoạt hoặc kinh doanh thiết yếu.

Các thiết bị công suất lớn cần được kiểm tra trước khi sử dụng để tránh vượt quá khả năng cấp điện của biến tần và pin lưu trữ.

V. NTech Solar – Đơn vị lắp đặt điện mặt trời tại Bình Dương

NTech Solar cung cấp giải pháp điện mặt trời Hybrid cho gia đình, hộ kinh doanh, văn phòng, nhà xưởng và trang trại tại Bình Dương cùng nhiều tỉnh thành khu vực phía Nam. Mỗi hệ thống được tư vấn dựa trên:

• Hóa đơn điện thực tế.
• Thời điểm sử dụng điện.
• Công suất các thiết bị.
• Nguồn điện một pha hoặc ba pha.
• Nhu cầu lưu trữ và dự phòng.
• Diện tích và kết cấu mái.
• Điều kiện thi công thực tế.
• Ngân sách đầu tư.

NTech hỗ trợ từ khảo sát, thiết kế cấu hình, cung cấp thiết bị, thi công hệ thống, lắp đặt biến tần, pin lưu trữ và tủ điện đến cài đặt, vận hành thử và bàn giao công trình hoàn chỉnh. Khách hàng có nhu cầu lắp đặt điện mặt trời tại Bình Dương, TP.HCM và các khu vực lân cận có thể liên hệ NTech Solar để được tư vấn phương án phù hợp.
