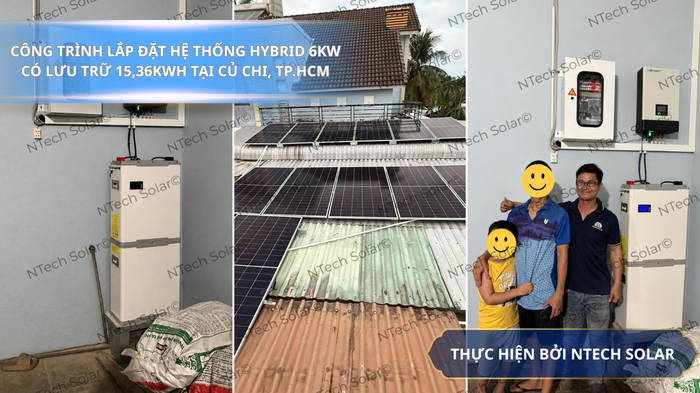

CÔNG TRÌNH LẮP ĐẶT HỆ THỐNG HYBRID 6KW CÓ LƯU TRỮ 15,36KWH TẠI XÃ TÂN AN HỘI, TP.HCM

NTech Solar triển khai công trình lắp đặt hệ thống điện mặt trời Hybrid 6kW có lưu trữ 15,36kWh tại xã Tân An Hội, khu vực Củ Chi, TP.HCM. Công trình sử dụng 12 tấm pin năng lượng mặt trời NUUKO công suất 595W, biến tần Hybrid LuxPower 6kW một pha và pin Lithium Blue Carbon dung lượng 15,36kWh.

Tổng công suất dàn pin đạt 7,14kWp. Cấu hình này phù hợp với gia đình hoặc hộ kinh doanh có mức tiền điện khoảng 2–2,5 triệu đồng mỗi tháng, muốn tận dụng điện mặt trời vào ban ngày, lưu trữ điện để sử dụng vào buổi tối và dự phòng cho các thiết bị cần thiết khi mất điện.

Thông tin dự án:

• Tên dự án: Công trình lắp đặt hệ thống Hybrid 6kW có lưu trữ 15,36kWh tại xã Tân An Hội, TP.HCM
• Mục đích sử dụng: Tiết kiệm điện kết hợp lưu trữ và dự phòng
• Địa điểm triển khai: Xã Tân An Hội, khu vực Củ Chi, TP.HCM
• Đơn vị triển khai: Công ty TNHH NTech Solar
• Công suất dàn pin: 7,14kWp
• Công suất biến tần: 6kW – 1 pha
• Dung lượng lưu trữ: 15,36kWh

I. Khảo sát và tư vấn hệ thống điện mặt trời tại xã Tân An Hội, Thành phố Hồ Chí Minh

Trước khi thi công, đội ngũ NTech Solar tiến hành khảo sát nhu cầu sử dụng điện, mức tiêu thụ điện hằng tháng và điều kiện lắp đặt thực tế tại công trình.

Các yếu tố được xem xét gồm:

• Mức sử dụng điện trung bình mỗi tháng.
• Tỷ lệ sử dụng điện vào ban ngày và ban đêm.
• Các thiết bị cần duy trì khi mất điện.
• Diện tích và kết cấu mái.
• Hướng nắng và tình trạng che bóng.
• Vị trí đặt biến tần và pin lưu trữ.
• Phương án đi dây, lắp tủ điện và đấu nối hệ thống.
• Khả năng bố trí các tải dự phòng.

Dựa trên nhu cầu sử dụng điện và mong muốn có nguồn điện dự phòng, NTech đề xuất hệ thống Hybrid 6kW kết hợp dàn pin 7,14kWp và pin lưu trữ 15,36kWh. Cấu hình này giúp công trình ưu tiên sử dụng điện mặt trời vào ban ngày, lưu trữ một phần điện năng để sử dụng vào buổi tối và duy trì nguồn điện cho các thiết bị cần thiết khi điện lưới gặp sự cố.

II. Cấu hình hệ thống điện mặt trời Hybrid 6kW lưu trữ 15,36kWh

Hệ thống được lắp đặt với 12 tấm pin NUUKO 595W, biến tần Hybrid LuxPower 6kW một pha, pin lưu trữ Lithium Blue Carbon cùng tủ điện và vật tư solar theo phương án thi công thực tế.

STT	Thiết bị	Số lượng	Thông tin chính
1	Tấm pin năng lượng mặt trời NUUKO 595W	12 tấm	Tổng công suất dàn pin 7,14kWp
2	Biến tần Hybrid LuxPower SNA6000WPV	1 bộ	Công suất 6kW, điện một pha
3	Pin lưu trữ Lithium Blue Carbon	1 bộ	Dung lượng 15,36kWh, 48V/300Ah
4	Tủ điện bảo vệ Hybrid 6kW	Theo hệ thống	Phục vụ đóng cắt, bảo vệ và đấu nối
5	Vật tư solar DC và phụ kiện	Theo phương án thi công	Phục vụ hoàn thiện hệ thống

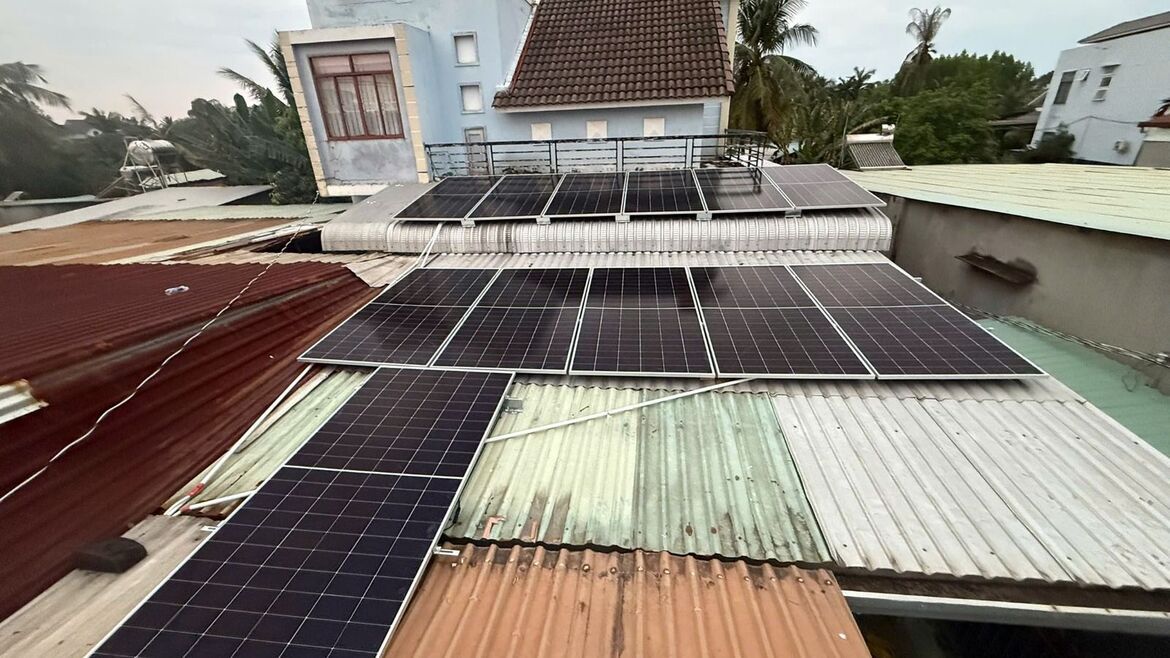

2.1. Dàn pin năng lượng mặt trời 7,14kWp

Hệ thống sử dụng 12 tấm pin năng lượng mặt trời NUUKO, mỗi tấm có công suất 595W: 12 × 595W = 7.140W, tương đương 7,14kWp.

Việc bố trí công suất dàn pin lớn hơn công suất định mức của biến tần giúp tăng khả năng thu điện trong nhiều thời điểm khác nhau trong ngày, đặc biệt khi điều kiện nắng chưa đạt mức tối ưu. Các tấm pin được bố trí dựa trên diện tích mái, hướng nắng, kết cấu công trình và tình trạng che bóng thực tế. Phương án chia chuỗi pin cần phù hợp với số lượng ngõ vào MPPT và dải điện áp hoạt động của biến tần.

2.2. Biến tần Hybrid LuxPower SNA6000WPV 6kW

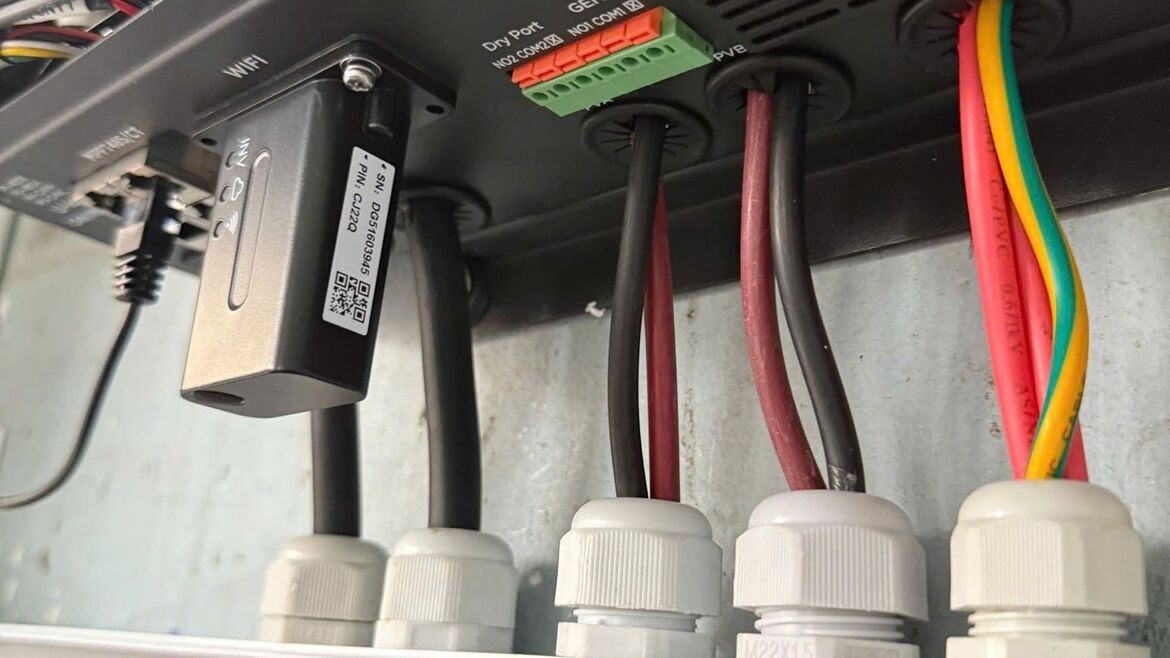

Công trình sử dụng biến tần Hybrid LuxPower SNA6000WPV công suất 6kW, điện một pha. Đây là thiết bị trung tâm của hệ thống, đảm nhiệm việc chuyển đổi dòng điện một chiều từ dàn pin thành dòng điện xoay chiều để cấp cho các thiết bị sử dụng. Biến tần đồng thời quản lý các nguồn điện gồm:

• Điện từ dàn pin năng lượng mặt trời.
• Điện lưới.
• Điện từ pin lưu trữ.
• Các tải điện trong công trình.

Tùy theo chế độ được cài đặt, hệ thống có thể ưu tiên sử dụng điện mặt trời cho phụ tải, sạc pin khi có nguồn điện phù hợp và sử dụng điện từ pin vào buổi tối hoặc khi cần dự phòng.

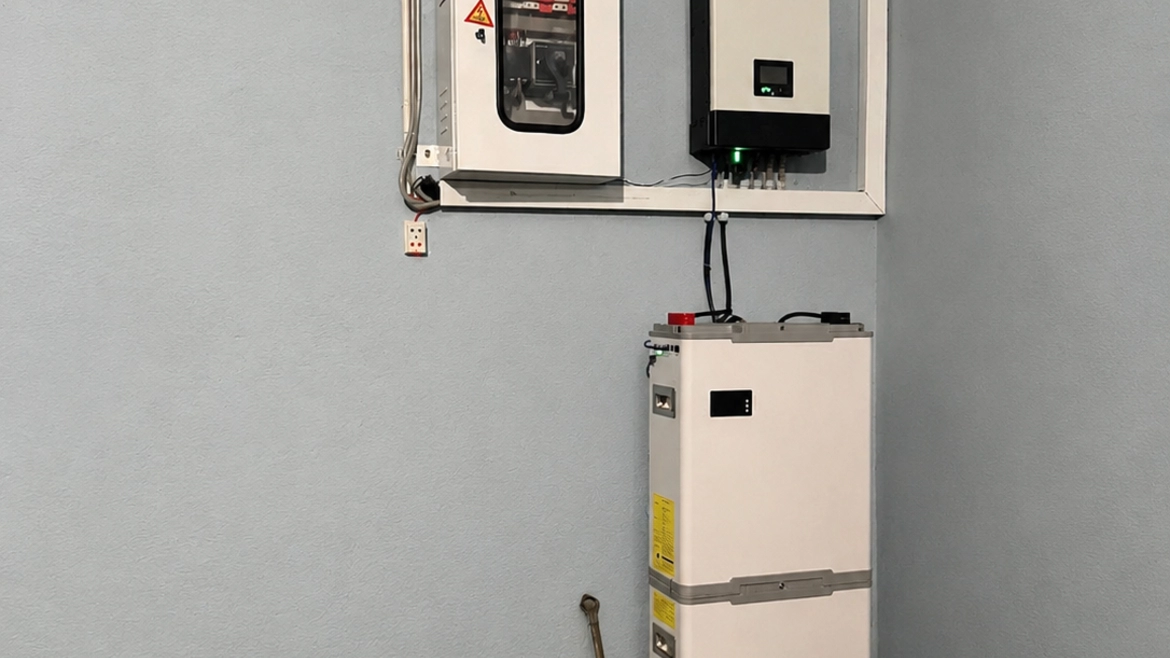

2.3. Pin lưu trữ Lithium Blue Carbon 15,36kWh

Hệ thống sử dụng pin lưu trữ Lithium Blue Carbon có dung lượng 15,36kWh, điện áp 48V và dung lượng 300Ah. Pin lưu trữ giúp tích trữ một phần điện năng để sử dụng vào buổi tối, khi trời ít nắng hoặc khi điện lưới gặp sự cố. Khi mất điện, nguồn điện từ pin có thể tiếp tục cấp cho các tải dự phòng đã được thiết kế và đấu nối từ trước.

Thời gian sử dụng thực tế phụ thuộc vào:

• Tổng công suất thiết bị đang hoạt động.
• Mức dung lượng pin còn lại.
• Giới hạn sạc và xả được cài đặt.
• Hiệu suất chuyển đổi của hệ thống.
• Thời gian vận hành của từng thiết bị.

Để kéo dài thời gian dự phòng, khách hàng nên ưu tiên sử dụng các thiết bị cần thiết và hạn chế vận hành đồng thời nhiều tải có công suất lớn.

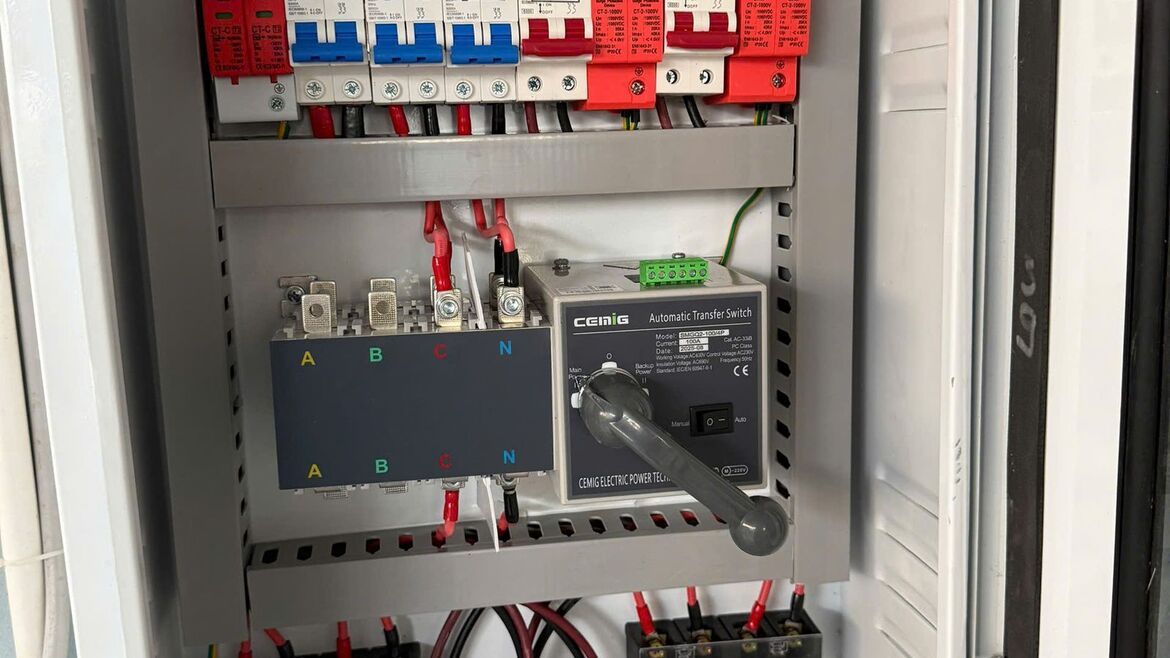

2.4. Tủ điện và vật tư solar

Công trình được trang bị tủ điện bảo vệ Hybrid 6kW cùng vật tư solar DC theo phương án thi công. Các hạng mục có thể bao gồm:

• Thiết bị đóng cắt phía DC.
• Thiết bị đóng cắt phía AC.
• Thiết bị chống sét lan truyền.
• Cầu chì hoặc thiết bị bảo vệ chuỗi pin.
• Dây điện solar DC.
• Đầu nối chuyên dụng.
• Dây dẫn AC.
• Hệ thống tiếp địa.
• Ống, máng và phụ kiện bảo vệ dây dẫn.

Chủng loại và số lượng vật tư được lựa chọn dựa trên sơ đồ kỹ thuật, chiều dài đường dây, vị trí lắp đặt và điều kiện thực tế của công trình.

III. Quy trình thi công và vận hành hệ thống

Sau khi thống nhất phương án kỹ thuật, đội ngũ NTech Solar tiến hành thi công hệ thống theo các bước chính:

• Khảo sát và xác định vị trí lắp đặt tấm pin.
• Thi công hệ khung đỡ trên mái.
• Lắp đặt 12 tấm pin NUUKO 595W.
• Chia chuỗi pin và đấu nối đường dây DC.
• Lắp đặt biến tần Hybrid LuxPower 6kW.
• Bố trí pin lưu trữ tại vị trí chắc chắn, thông thoáng.
• Lắp đặt tủ điện và các thiết bị bảo vệ.
• Thi công hệ thống dây điện DC, AC và tiếp địa.
• Đấu nối điện lưới, phụ tải và pin lưu trữ.
• Cài đặt chế độ hoạt động của biến tần.
• Kiểm tra khả năng sạc, xả và cấp điện cho tải.
• Vận hành thử trước khi bàn giao.

Sau khi hệ thống hoạt động ổn định, kỹ thuật viên hướng dẫn khách hàng theo dõi sản lượng điện mặt trời, công suất tải, mức dung lượng pin và trạng thái vận hành của hệ thống.

IV. Hiệu quả của hệ thống Hybrid 6kW có lưu trữ

Hệ thống được thiết kế nhằm đáp ứng đồng thời nhu cầu tiết kiệm điện, lưu trữ năng lượng và dự phòng nguồn điện cho công trình.

4.1. Tận dụng điện mặt trời vào ban ngày

Khi có nắng, điện từ dàn pin được ưu tiên cấp trực tiếp cho các thiết bị đang hoạt động. Nhờ đó, công trình có thể giảm lượng điện phải mua từ lưới trong khung giờ ban ngày. Hiệu quả tiết kiệm thực tế phụ thuộc vào sản lượng điện tạo ra, thời điểm sử dụng điện và tỷ lệ điện mặt trời được sử dụng trực tiếp tại công trình.

4.2. Lưu trữ điện để sử dụng vào buổi tối

Pin Lithium dung lượng 15,36kWh giúp lưu trữ một phần điện năng để sử dụng khi dàn pin giảm hoặc ngừng phát điện. Hệ thống có thể được cài đặt để ưu tiên giữ lại một mức dung lượng pin nhất định cho buổi tối hoặc phục vụ nhu cầu dự phòng khi mất điện.

4.3. Dự phòng khi điện lưới gặp sự cố

Khi điện lưới bị gián đoạn, hệ thống có thể tiếp tục cấp điện cho các tải dự phòng đã được đấu nối theo phương án kỹ thuật. Các thiết bị nên được ưu tiên gồm:

• Đèn chiếu sáng.
• Quạt.
• Tủ lạnh.
• Camera.
• Thiết bị mạng.
• Máy tính và thiết bị làm việc.
• Một số thiết bị sinh hoạt thiết yếu.

Các tải có công suất lớn cần được kiểm tra trước khi đưa vào hệ thống dự phòng để tránh vượt quá khả năng cấp điện của biến tần và pin lưu trữ.

4.4. Phù hợp với gia đình có mức sử dụng điện khá cao

Với dàn pin 7,14kWp, biến tần 6kW và pin lưu trữ 15,36kWh, hệ thống phù hợp với gia đình hoặc hộ kinh doanh có mức sử dụng điện tương đối cao, đặc biệt là những công trình sử dụng nhiều điện vào ban ngày và vẫn cần nguồn điện vào buổi tối. Cấu hình thực tế vẫn cần được điều chỉnh dựa trên hóa đơn điện, thói quen sử dụng và công suất của các thiết bị trong công trình.

V. NTech Solar – Đơn vị lắp đặt điện mặt trời tại Củ Chi, TP.HCM

NTech Solar cung cấp giải pháp điện mặt trời Hybrid cho gia đình, hộ kinh doanh, văn phòng, nhà xưởng và trang trại tại Củ Chi, TP.HCM cùng nhiều tỉnh thành khu vực phía Nam. Mỗi hệ thống được tư vấn dựa trên:

• Hóa đơn điện thực tế.
• Thời điểm sử dụng điện.
• Công suất các thiết bị.
• Nhu cầu lưu trữ và dự phòng.
• Diện tích và kết cấu mái.
• Điều kiện thi công thực tế.
• Ngân sách đầu tư.

NTech hỗ trợ từ khảo sát, thiết kế cấu hình, cung cấp thiết bị, thi công hệ thống, lắp đặt biến tần, pin lưu trữ và tủ điện đến cài đặt, vận hành thử và bàn giao công trình hoàn chỉnh. Khách hàng có nhu cầu lắp đặt điện mặt trời tại Củ Chi, TP.HCM và các khu vực lân cận có thể liên hệ NTech Solar để được tư vấn phương án phù hợp.
