Hệ thống điện mặt trời Hybrid 12kW không lưu trữ là giải pháp phù hợp cho gia đình có nhu cầu sử dụng điện cao, hộ kinh doanh, văn phòng hoặc công trình sử dụng điện tập trung vào ban ngày. Hệ thống tận dụng điện mặt trời để cấp trực tiếp cho các thiết bị đang hoạt động, từ đó giảm lượng điện phải mua từ lưới trong khung giờ có nắng.
Do không trang bị pin lưu trữ, hệ thống không tích trữ điện mặt trời để sử dụng vào ban đêm. Khi sản lượng điện mặt trời không đủ hoặc không còn ánh nắng, điện lưới sẽ tự động bổ sung để duy trì hoạt động của các thiết bị.

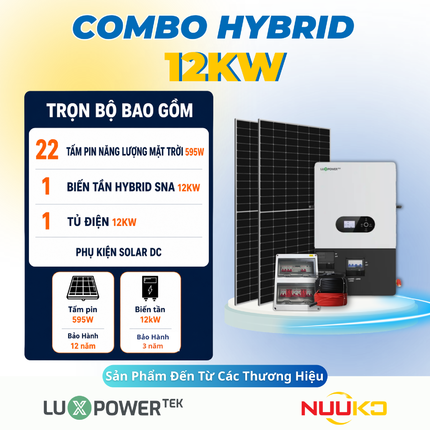

I. Cấu hình hệ thống
- 22 tấm pin năng lượng mặt trời NUUKO 595W – 2 mặt kính (Tổng công suất dàn pin: 13,09kWp)
- 1 biến tần Hybrid LuxPower 12kW – 1 pha
- 1 tủ điện sắt bảo vệ hệ thống
- Vật tư solar DC và AC theo phương án thi công
- Vật tư lắp đặt tấm pin
- Thi công, đấu nối, cài đặt và bàn giao hệ thống
II. Thông tin chi tiết về bộ sản phẩm
Bộ sản phẩm sử dụng những thiết bị đến từ các thương hiệu: NUUKO, LUXPOWER,...

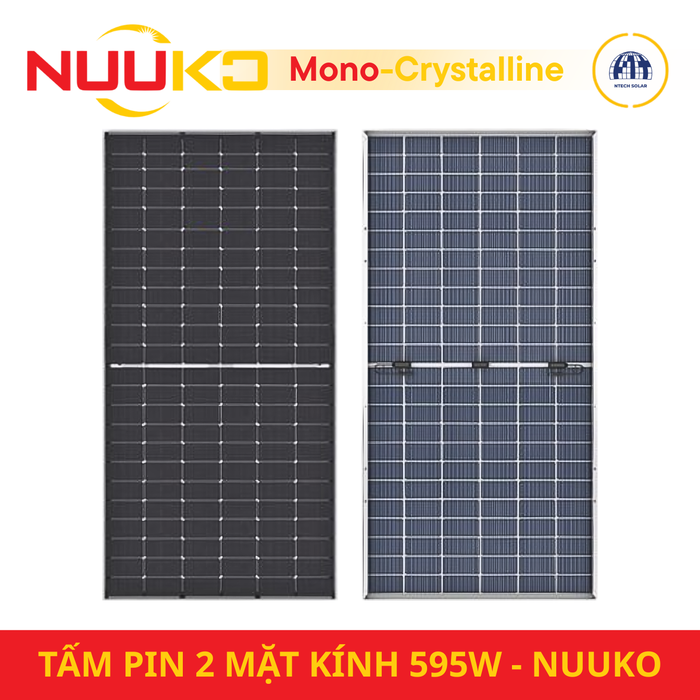

1. Tấm pin NUUKO 595W – 2 mặt kính
Loại cell:Loại N đơn tinh thể (N type Mono-crystalline)
Cách sắp xếp cell: 144 (6*24)
Trọng lượng: 32KG
Kích thước mô-đun: 2278*1134*30mm
Chiều dài cáp: 4.0mm², ±300mm hoặc Chiều dài tùy chỉnh
Kính mặt trước: 2.0mm, Lớp phủ chống phản xạ
Kính mặt sau: 2.0mm, Kính cường lực
Số lượng điốt Bypass: 3/6
Khung: Hợp kim nhôm Anodized
Hộp nối: IP68
Bảo hành: 12 năm vật lý 30 năm hiệu suất

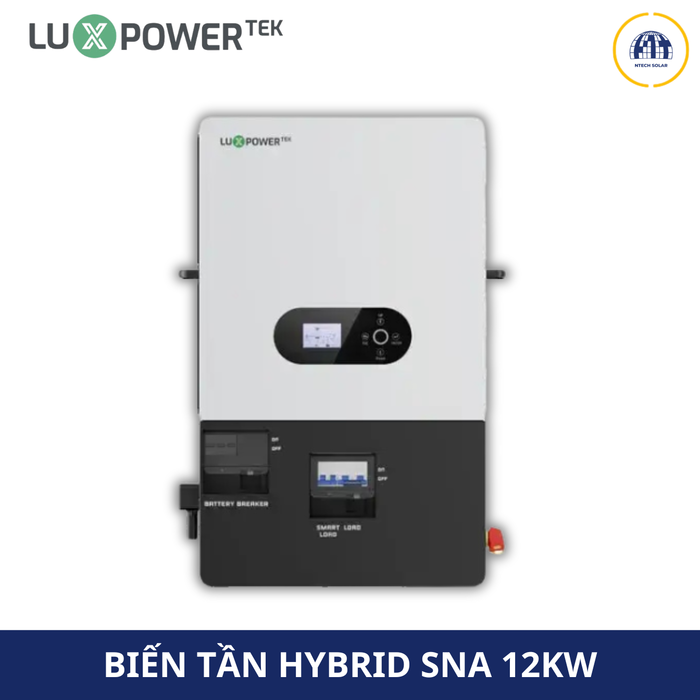

2. Biến tần Hybrid LuxPower 12kW
Model: SNA EU 12K
PV 2MPPT 24kW 35A/35A
On-grid/Back-up 12kW
Sạc xả 12kW/250A
Hỗ trợ Acquy/Lithium 48V
Thân máy bảo hành 3 năm
Wifi, CT đi kèm BH 1 năm
Tích hợp CB Battery, CB AC in, AC out, DC switch
Cân nặng: 43.5kg
3. Nguyên lý vận hành của hệ thống không lưu trữ
- Ban ngày, các tấm pin năng lượng mặt trời tạo ra dòng điện một chiều và truyền đến biến tần. Biến tần chuyển đổi thành điện xoay chiều để ưu tiên cấp cho các thiết bị đang hoạt động tại công trình.
- Khi công suất điện mặt trời thấp hơn nhu cầu sử dụng, điện lưới sẽ tự động bổ sung phần còn thiếu. Khi không còn ánh nắng, các thiết bị tiếp tục sử dụng điện lưới như bình thường.
- Do không có pin lưu trữ, hệ thống không lưu lại điện mặt trời để sử dụng vào buổi tối. Khi điện lưới bị mất, hệ thống không lưu trữ thông thường cũng không có nguồn pin để cấp điện dự phòng cho các thiết bị.
4. Tủ điện cho hệ thống Hybrid 12kW đấu nối sẵn
Tủ điện được đấu nối sẵn theo cấu hình hệ thống, giúp bảo vệ các thiết bị điện mặt trời và hỗ trợ quá trình lắp đặt tại công trình thuận tiện hơn. Tùy theo phương án kỹ thuật thực tế, tủ điện có thể bao gồm:
- Thiết bị đóng cắt và bảo vệ đường điện DC
- Thiết bị đóng cắt và bảo vệ đường điện AC
- CB bảo vệ hệ thống
- Thiết bị chống sét lan truyền
- Cầu chì hoặc thiết bị bảo vệ chuỗi pin theo cấu hình
- Thanh đấu nối và phụ kiện bên trong tủ
- Vỏ tủ điện sắt bảo vệ thiết bị
- Hệ thống dây dẫn được đánh dấu và đấu nối sẵn
Cấu hình tủ điện thực tế sẽ được kỹ thuật NTech lựa chọn theo công suất hệ thống, phương án đấu nối và điều kiện điện tại công trình.
5. Vật tư solar DC
Vật tư solar DC là nhóm phụ kiện sử dụng cho phần điện một chiều, từ dàn pin năng lượng mặt trời đến biến tần. Tùy theo số lượng tấm pin, vị trí lắp đặt và chiều dài đường dây, vật tư DC sẽ được xác định theo bản vẽ bố trí tấm pin, vị trí biến tần và điều kiện thực tế tại công trình.
6. Vật tư điện AC
Vật tư điện AC được sử dụng cho phần điện xoay chiều, từ biến tần đến tủ điện, tải sử dụng và điểm đấu nối với hệ thống điện hiện hữu. Chi phí vật tư AC có thể thay đổi theo chiều dài đường dây, tiết diện dây, vị trí đặt biến tần, vị trí tủ điện và hiện trạng hệ thống điện tại công trình. Số lượng thực tế sẽ được xác nhận sau khi khảo sát.
Danh mục trên mang tính mô tả tổng quan. Chủng loại, số lượng và thông số vật tư thực tế sẽ được xác định theo cấu hình hệ thống, bản vẽ kỹ thuật và điều kiện thi công tại từng công trình.
III. Hồ sơ thiết bị và hỗ trợ thủ tục điện lực
Không chỉ cung cấp thiết bị và thi công hoàn thiện, NTech còn chú trọng tính minh bạch về nguồn gốc sản phẩm và hồ sơ kỹ thuật của hệ thống. Hệ thống lắp đặt tận nơi đã bao gồm các giấy tờ và chứng từ để hỗ trợ thủ tục đăng ký điện mặt trời với EVN dễ dàng hơn.
1. Hồ sơ CO, CQ của các thiết bị
Các thiết bị chính trong hệ thống được cung cấp hồ sơ CO, CQ theo bộ chứng từ của từng sản phẩm và từng lô hàng thực tế. Hồ sơ giúp khách hàng thuận tiện hơn trong việc kiểm tra:
- Nguồn gốc xuất xứ của thiết bị
- Thông tin thương hiệu và model sản phẩm
- Chứng từ chất lượng theo hồ sơ nhà sản xuất hoặc nhà cung cấp
- Sự đồng bộ giữa thiết bị thực tế và cấu hình đã thống nhất
- Danh mục hồ sơ được bàn giao sẽ căn cứ theo từng thiết bị và bộ chứng từ thực tế tại thời điểm cung cấp.
2. Bản vẽ kỹ thuật trước khi thi công
Trước khi triển khai lắp đặt, NTech sẽ xây dựng phương án kỹ thuật phù hợp với điều kiện thực tế của công trình. Tùy theo từng hệ thống, hồ sơ kỹ thuật có thể bao gồm:
- Bản vẽ bố trí tấm pin trên mái
- Vị trí lắp đặt biến tần
- Sơ đồ nguyên lý đấu nối hệ thống
- Phương án đi dây AC và DC
- Phương án đấu nối tủ điện và tải sử dụng
- Phương án áp mái hoặc làm thêm giàn khung sắt
- Các yêu cầu kỹ thuật và an toàn liên quan
- Bản vẽ và phương án kỹ thuật sẽ được thống nhất trước khi thi công nhằm giúp khách hàng dễ theo dõi phạm vi công việc, hạn chế thay đổi và phát sinh không cần thiết.
3. Hỗ trợ hồ sơ đăng ký với đơn vị điện lực
NTech hỗ trợ khách hàng chuẩn bị các tài liệu kỹ thuật cần thiết phục vụ quá trình đăng ký hoặc làm việc với đơn vị điện lực. Phạm vi hỗ trợ có thể bao gồm:
- Thông tin cấu hình hệ thống
- Danh mục thiết bị sử dụng
- Thông số tấm pin và biến tần
- Sơ đồ nguyên lý đấu nối
- Bản vẽ kỹ thuật theo công trình
- Hồ sơ CO, CQ theo thiết bị được cung cấp
- Các tài liệu kỹ thuật liên quan đến hệ thống sau khi hoàn thiện
Phạm vi hồ sơ và thủ tục cụ thể sẽ được xác nhận theo yêu cầu của đơn vị điện lực tại khu vực lắp đặt và tình trạng thực tế của công trình. NTech hỗ trợ khách hàng chuẩn bị hồ sơ và tài liệu kỹ thuật, tuy nhiên việc tiếp nhận, kiểm tra và phê duyệt hồ sơ thuộc thẩm quyền của đơn vị điện lực.
IV. Giá lắp đặt trọn gói áp mái tham khảo
Tùy theo loại mái, kết cấu công trình và điều kiện thi công thực tế, đội ngũ kỹ thuật NTech sẽ đề xuất phương án lắp đặt phù hợp. Hệ thống có thể được thi công theo phương án áp mái hiện hữu hoặc làm thêm giàn khung sắt, phát sinh tùy địa hình để tạo độ nghiêng, tối ưu vị trí lắp đặt và bảo đảm độ chắc chắn cho dàn pin.
Giá tham khảo: 128.789.000đ (Dành cho công trình có sẵn mái tôn và kết cấu mái đáp ứng điều kiện lắp đặt tấm pin)
V. Lưu ý về chi phí
- Giá trên là mức tham khảo cho điều kiện thi công tiêu chuẩn.
- Đã bao gồm phí vận chuyển, tuy nhiên chi phí này có thể dao động và được báo lại theo khu vực lắp đặt.
- Vật tư AC có thể sẽ dao động tùy theo chiều dài đường dây, vị trí đấu nối và hệ thống điện hiện hữu tại công trình.
- Các hạng mục như khung sắt, gia cố mái, dây dẫn vượt định mức, xe cẩu, giàn giáo, chống thấm hoặc cải tạo điện sẽ được khảo sát và báo riêng nếu phát sinh.
- Mọi chi phí phát sinh ngoài phương án ban đầu sẽ được NTech thông báo và xác nhận với khách hàng trước khi thi công.
VI. Hệ thống phù hợp với ai?
- Gia đình có mức sử dụng điện cao vào ban ngày
- Nhà có nhiều máy lạnh, tủ lạnh, máy bơm và thiết bị điện hoạt động thường xuyên trong khung giờ có nắng
- Hộ kinh doanh hoạt động từ sáng đến chiều
- Văn phòng, cửa hàng hoặc cơ sở dịch vụ sử dụng điện mạnh vào ban ngày
- Công trình muốn giảm lượng điện mua từ lưới nhưng chưa cần đầu tư pin lưu trữ
- Khách hàng muốn tối ưu chi phí đầu tư ban đầu
- Khách hàng không có nhu cầu sử dụng điện mặt trời vào buổi tối hoặc dự phòng khi mất điện
- Mức độ phù hợp thực tế phụ thuộc vào tiền điện hàng tháng, tỉ lệ sử dụng điện ban ngày, công suất tải và thời gian hoạt động của các thiết bị.
-
VII. Quy trình lắp đặt
- Tiếp nhận nhu cầu và thông tin công trình
- Khảo sát mái, vị trí đặt biến tần và tủ điện
- Đánh giá tỉ lệ sử dụng điện ban ngày
- Đề xuất phương án kỹ thuật và xác nhận báo giá
- Chuẩn bị thiết bị, vật tư và tiến hành thi công
- Đấu nối, cài đặt và vận hành thử
- Hướng dẫn sử dụng và bàn giao hệ thống
Giá lắp đặt thực tế sẽ được xác nhận sau khi NTech kiểm tra khu vực, kết cấu mái, chiều dài đường dây và điều kiện thi công tại công trình.
