Tài Liệu XPower - Hướng Dẫn Cài Đặt Biến Tần XPower

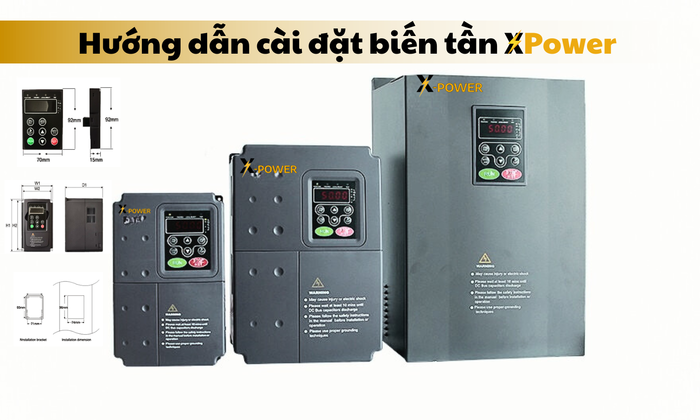

Biến tần XPower là thiết bị trung tâm trong hệ thống điện mặt trời, giữ vai trò chuyển đổi, điều khiển và tối ưu hiệu suất vận hành của toàn bộ hệ thống. Bài viết này đã tổng hợp đầy đủ tài liệu và hướng dẫn sử dụng và cài đặt, xử lý sự cố. Giúp bạn khai thác tối đa hiệu suất và đảm bảo Luxpower hoạt động ổn định – bền bỉ theo thời gian.

I. Hướng dẫn cách đọc thông số trên tem biến tần XPower

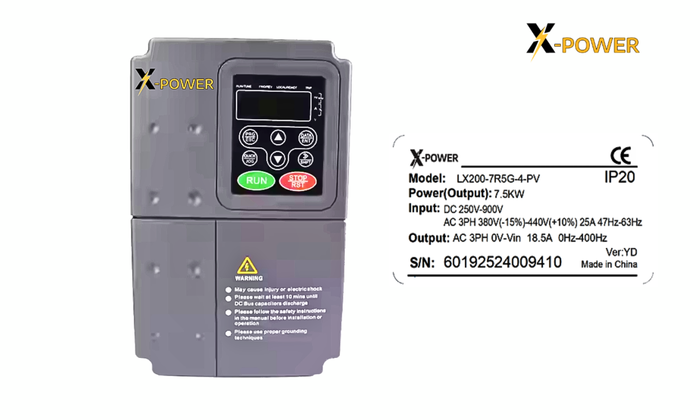

Tem thông số (Nameplate) là nơi thể hiện toàn bộ đặc tính kỹ thuật quan trọng của biến tần. Việc đọc đúng giúp chọn đúng mô hình, đấu nối đúng và cài đặt chuẩn. Dưới đây là cách hiểu từng mục trên tem XPower. Ví dụ với model LX200-7R5G-4-PV.

1.1 Model – Mã sản phẩm

Ví dụ: LX200-7R5G-4-PV

Giải thích nhanh:

• LX200: Series biến tần.
• 7R5G: Công suất 7.5 kW (7R5 = 7.5 kW).
• 4: Dùng cho điện 3 pha 380–440V.
• PV: Hỗ trợ nguồn DC từ hệ thống năng lượng mặt trời.

Ý nghĩa: Đây là model chuyên cho hệ PV, chạy trực tiếp từ điện mặt trời hoặc điện lưới.

1.2 Power (Output) – Công suất đầu ra

7.5 kW

Đây là công suất cực đại mà biến tần có thể cấp cho tải (thường là động cơ). Đây là thông số quan trọng để:

• Chọn đúng biến tần theo công suất motor.
• Tránh quá tải, báo lỗi OVL/OL.

1.3 Input – Dải điện áp đầu vào

a. DC: 250V – 900V

Đây là điện áp PV (tấm pin) đầu vào. Ý nghĩa:

• Chuỗi pin phải có Voc và Vmp nằm trong dải này.
• Không được vượt quá 900V để tránh cháy IGBT.

b. AC 3PH 380V(–15%) ~ 440V(+10%) | 25A | 47–63Hz

Đây là dải điện áp điện lưới 3 pha nếu chạy hỗn hợp PV + AC. Ý nghĩa:

• Có thể chạy trực tiếp bằng điện lưới hoặc kết hợp PV.
• 25A là dòng tối đa AC input.

1.4 Output – Điện áp & dòng đầu ra

AC 3PH 0V–V_in | 18.5A | 0–400Hz

Giải thích:

• 0–V_in: Biến tần tự điều khiển điện áp theo tần số V/F.
• 18.5A: Dòng tối đa đầu ra.
• 0–400Hz: Tần số điều khiển, phù hợp nhiều loại động cơ.

Ý nghĩa: Động cơ tua nhanh/thấp đều có thể chạy nhờ dải tần rộng.

1.5 IP20 – Chuẩn bảo vệ chống nước

Chỉ chống vật thể lớn hơn 12mm. Không chống nước và hơi ẩm → phải lắp trong tủ kỹ thuật.

1.6 S/N – Số serial

Dùng để bảo hành, kích hoạt thiết bị hoặc tra lỗi / hỗ trợ kỹ thuật

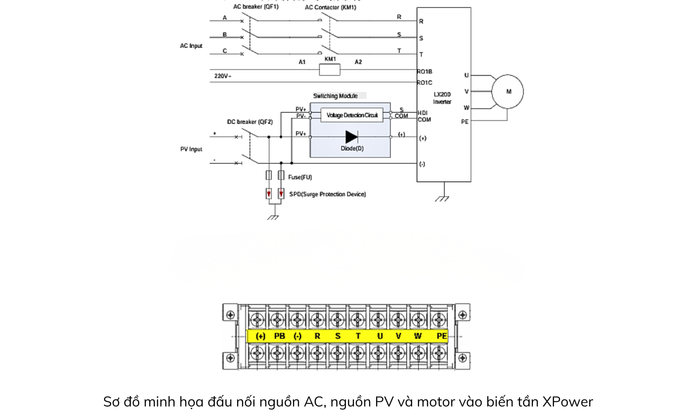

II. Hướng dẫn đấu dây và sơ đồ kết nối biến tần XPower

Biến tần XPower sử dụng nguồn PV cao áp (250–900VDC) và đầu ra 3 pha 380–440V, nên việc đấu dây phải tuân thủ đúng chuẩn để an toàn và đạt hiệu suất tối đa. Dưới đây là sơ lược các phần đấu nối chính của XPower:

• Cổng vào DC (PV+ / PV–): Đấu dãy tấm pin mặt trời (dải điện áp cho phép 250–900VDC).
• Cổng vào AC 3 pha (R, S, T): Dùng khi muốn kết hợp điện lưới. Hỗ trợ 380–440VAC, 47–63Hz.
• Cổng ra AC 3 pha (U, V, W): Xuất ra motor/bơm 3 pha 380V.
• Cổng PE (tiếp địa): Bắt buộc nối đất để chống rò điện và đảm bảo an toàn (máy chuẩn IP20, không chống nước).
• Cổng tín hiệu (DI, AI, Relay): Dùng cho công tắc chạy/dừng, cảm biến mức nước, báo lỗi…

2.1 Nguyên tắc an toàn trước khi đấu dây

• Ngắt toàn bộ nguồn AC & PV trước khi thao tác.
• Sử dụng dây đúng tiết diện (tối thiểu 6–10 mm² cho đầu PV và 4–10 mm² cho AC).
• Lắp trong tủ chống nước nếu đặt ngoài trời (vì máy IP20).
• Siết chặt đầu cos, tránh lỏng gây nóng và cháy đầu cốt.

2.2 Đấu dây đầu vào PV (DC 250–900V)

• Kết nối chuỗi tấm pin theo nối tiếp để đạt điện áp trong dải 250–900VDC.
• Đấu dây dương (+) từ tấm pin vào cổng PV+ của biến tần.
• Đấu dây âm (–) từ tấm pin vào cổng PV– của biến tần.
• Khuyến nghị dùng MCB DC 1000V và chống sét DC trước khi vào máy.

Lưu ý quan trọng:

• Tuyệt đối không để chuỗi PV vượt quá 900VDC (dễ cháy IGBT).
• Tối ưu nhất: Voc string vận hành thực tế trong khoảng 450–650VDC.

2.3 Đấu dây đầu vào AC (380–440V 3 pha)

Trong trường hợp biến tần cần chạy kết hợp PV và lưới:

• Đấu L, R, S (3 pha) vào đầu AC Input (R/S/T) của máy.
• Có thể thêm CB 3 pha 32–40A bảo vệ.
• Nối đất PE đúng chuẩn.

Điện áp AC cho phép:

• Từ 323V đến 484V theo tem máy.

2.4 Đấu dây đầu ra AC cho motor/bơm

Biến tần sẽ đưa ra AC 3 pha điều khiển 0–400Hz:

• U/V/W → đấu vào motor bơm 3 pha.
• Nếu motor quay sai chiều → đổi 2 dây bất kỳ (V/W hoặc U/V).

Thông số motor yêu cầu phù hợp với biến tần:

• Điện áp motor: 380V
• Công suất motor: ≤ 7.5kW
  Tần số định mức: 50/60Hz

2.5 Đấu dây tiếp địa

Chân PE trên biến tần phải nối với hệ thống tiếp đất chung. Để tránh nhiễu, rò điện, và tăng tuổi thọ máy.

2.6 Lưu ý cho hệ biến tần dùng riêng năng lượng mặt trời

Nếu không dùng điện lưới, chỉ dùng PV:

• Bỏ qua phần AC Input.
• Biến tần chạy 100% bằng năng lượng mặt trời.
• Điều kiện bắt buộc: PV phải đạt điện áp tối thiểu để khởi động → ≈ 300VDC trở lên.

2.7 Tối ưu hệ thống cho tuổi thọ cao

• Dùng tủ ngoài trời có chuẩn chống nước IP54–IP65 nếu lắp ngoài trời. Nên dùng tủ sắt hoặc nhựa cao cấp.
• Dùng chống sét AC & DC đầy đủ.
• Kiểm tra siết đầu cos 6 tháng/lần.

III. Hướng dẫn cài đặt nhanh biến tần XPower

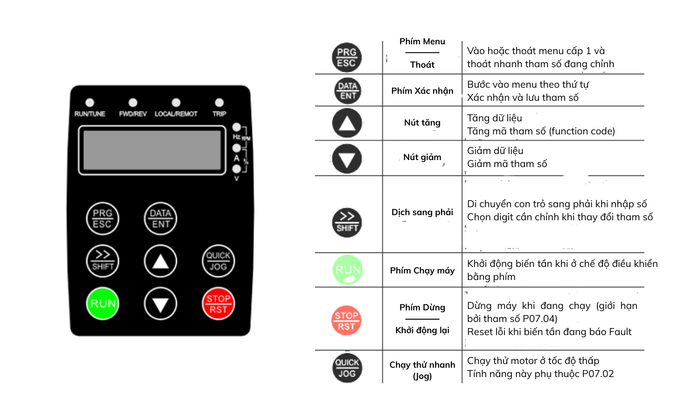

Nhận diện các phím chức năng trên màn hình điều khiển biến tần XPower – sử dụng khi cài đặt tham số.

Để biến tần hoạt động đúng cho bơm/motor, bạn chỉ cần cài các thông số quan trọng sau:

Mục	Thông số	Giá trị khuyến nghị	Ý nghĩa / Khi nào dùng
1	P00.01	1	Điều khiển bằng chân tín hiệu (dùng cho bơm)
2	P00.03	50 Hz	Tần số tối đa của motor
3	P00.05	0 Hz	Tần số thấp nhất – cho phép giảm về 0 khi thiếu nắng
4	P00.11	5s	Thời gian tăng tốc
	P00.12	5s	Thời gian giảm tốc
5	P02.00	0	Chọn kiểu motor 3 pha thông thường
6	P02.01	Theo tem	Công suất motor (kW)
	P02.02	50 Hz	Tần số định mức motor
	P02.03	1450–2850 rpm	Tốc độ motor
	P02.04	380V	Điện áp motor
	P02.05	Theo tem (A)	Dòng định mức motor
7	P15.00	1	Bật chế độ solar
	P15.01	1	Bật MPPT
	P15.02	250V	Điện áp PV tối thiểu
8	P15.32	2	Ưu tiên điện mặt trời
9	P15.33	70V	Thiếu nắng → về điện lưới
	P15.34	100V	Đủ nắng → chạy lại bằng PV
10	Kiểm tra	RUN	Test motor & kiểm tra chiều quay

IV. Bảng mã lỗi XPower – Nguyên nhân & Cách xử lý

Dưới đây là bảng tổng hợp các lỗi thường gặp nhất, nguyên nhân phổ biến và cách khắc phục nhanh dành cho hệ biến tần năng lượng mặt trời.

Mã lỗi	Nhóm lỗi	Nguyên nhân	Cách xử lý nhanh
OUT1 / OUT2 / OUT3	IGBT	Tăng tốc nhanh, motor kẹt, nhiễu, chạm đất	Tăng ACC, kiểm tra motor, siết lại dây, kiểm tra tiếp địa
OV1 / OV2 / OV3	Quá áp	PV cao, hồi áp từ motor, giảm tốc nhanh	Tăng DEC, giảm số tấm pin nối tiếp, kiểm tra cơ khí
OC1 / OC2 / OC3	Quá dòng	Motor quá tải, tăng tốc nhanh	Tăng ACC, giảm tải bơm, nhập đúng dòng P02.05
UV	Thấp áp	Thiếu nắng, AC yếu	Kiểm tra dàn pin, dây PV, input AC
OL1 / OL2	Quá tải motor	Motor nhỏ, dòng vượt định mức	Nhập đúng thông số motor, giảm tải
SPI / SPO	Mất pha	Đứt dây R/S/T	Kiểm tra pha, siết lại đầu cos
OH1 / OH2	Quá nhiệt	Tắc gió, môi trường nóng	Vệ sinh quạt, đặt nơi thoáng
CE	Lỗi giao tiếp	Sai baudrate, đứt dây 485	Kiểm tra cáp 485, đặt lại baudrate
PINV	Đảo cực PV	Đấu nhầm cực +/–	Đấu lại đúng PV+ và PV–
PVOV	PV quá áp	Dàn pin VOC cao quá	Giảm số tấm nối tiếp
PVLV	PV thấp áp	Trời mưa, thiếu nắng	Tăng số lượng tấm hoặc đợi nắng
A-LL	Underload	Bể cạn	Kiểm tra mực nước
A-tF	Full-water	Bể đầy	Kiểm tra dây cảm biến
A-tL	Empty-water	Bể cạn	Kiểm tra lại phao, chân NO/NC

>> Tải về tài liệu kỹ thuật đầy đủ LuxPower

V. Phụ lục kỹ thuật: Tấm pin – Dây dẫn – Khoảng cách lắp đặt

Dưới đây là các khuyến nghị quan trọng để hệ bơm chạy an toàn, đúng công suất và không báo lỗi PVOV/OC/OV.

5.1 Số lượng tấm pin khuyến nghị (theo Voc 37V & 45V)

Bảng rút gọn theo tài liệu từ hãng XPower:

Loại tấm pin	Voc mỗi tấm	Số tấm tối đa nối tiếp	Ghi chú
Pin 37V (mono/poly)	36–38V	20–22 tấm	Tránh vượt 900V khi trời lạnh
Pin 45V (PERC/Mono Halfcell)	44–46V	16–18 tấm	Không dùng hơn 18 tấm kẻo PVOV
Chuỗi song song	–	Tối đa 3 chuỗi	Do dòng MPPT max 13A × 3

Dùng 18 tấm 37V hoặc 14 tấm 45V là tối ưu → giảm rủi ro PVOV lúc sáng sớm.

5.2 Bảng tiết diện dây AC & DC khuyến nghị

Việc chọn đúng tiết diện dây AC/DC giúp hệ thống vận hành ổn định, giảm sụt áp và tránh quá nhiệt ở đường dây.

Vị trí đấu nối	Dòng điện tối đa	Tiết diện dây đề xuất	Ghi chú
PV → Inverter	10–13A mỗi chuỗi	4 mm² – 6 mm²	Dài >20m nên dùng 6 mm²
AC Input (R/S/T)	10A	4 mm²	Nếu chỉ backup AC, 2.5 mm² vẫn đủ
AC Output → Motor	15–20A	6 mm²	Motor 5.5–7.5kW bắt buộc 6 mm²
Tiếp địa (Ground)	–	≥6 mm²	Dây vàng xanh, dài <= 3m

Lưu ý quan trọng: Không dùng dây nhôm. Không dùng đầu cos kém chất lượng → dễ gây OL/OC.

5.3 Khoảng cách lắp đặt & yêu cầu tủ bảo vệ

Do biến tần XPower sử dụng chuẩn bảo vệ IP20 (không chống nước), việc lắp đặt đúng khoảng cách thông gió và chọn tủ bảo vệ phù hợp là cực kỳ quan trọng.

Hạng mục	Giá trị khuyến nghị	Lý do
Khoảng cách hai bên máy	≥ 20 cm	Tản nhiệt & thông gió
Khoảng cách phía trên	≥ 20 cm	Tránh nóng lên IGBT
Khoảng cách phía dưới	≥ 20 cm	Luồng gió lưu thông
Chiều cao lắp đặt	1.2 – 1.5 m	Dễ quan sát màn hình
Môi trường lắp	Trong nhà / tủ kín	Máy chuẩn IP20 – không chống nước
Tủ điện ngoài trời	Tủ IP54/IP65	Không lắp trực tiếp ngoài nắng/mưa

VI. Kết luận

Biến tần XPower là lựa chọn hiệu suất cao cho các hệ bơm và hệ thống điện mặt trời. Với hướng dẫn cài đặt, đấu nối và xử lý lỗi ở trên, bạn có thể vận hành thiết bị an toàn và tối ưu nhất. Nếu cần tư vấn chọn đúng model XPower hoặc hỗ trợ kỹ thuật, hãy liên hệ NTech Solutions – đơn vị chuyên phân phối và lắp đặt biến tần XPower chính hãng.
