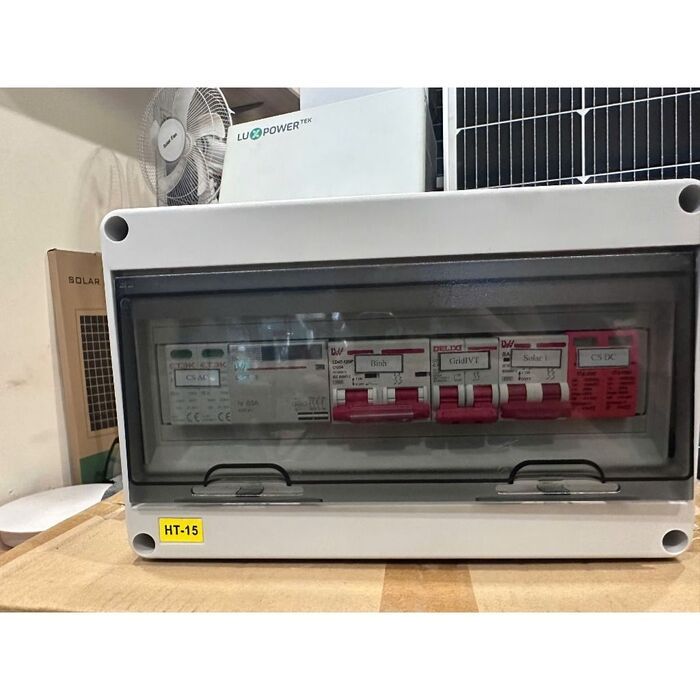

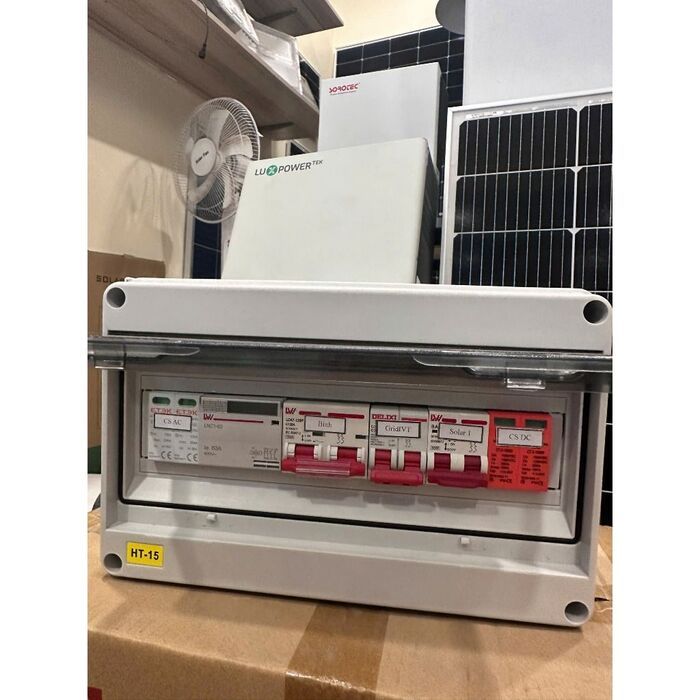

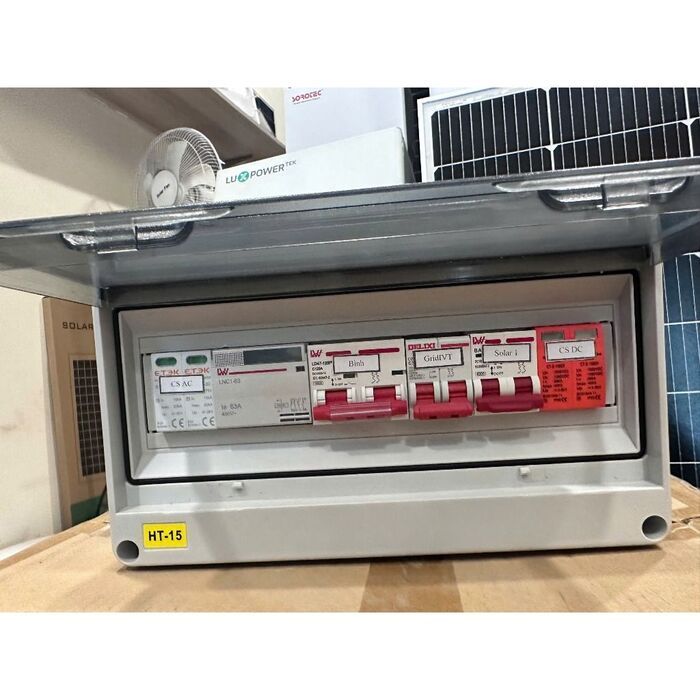

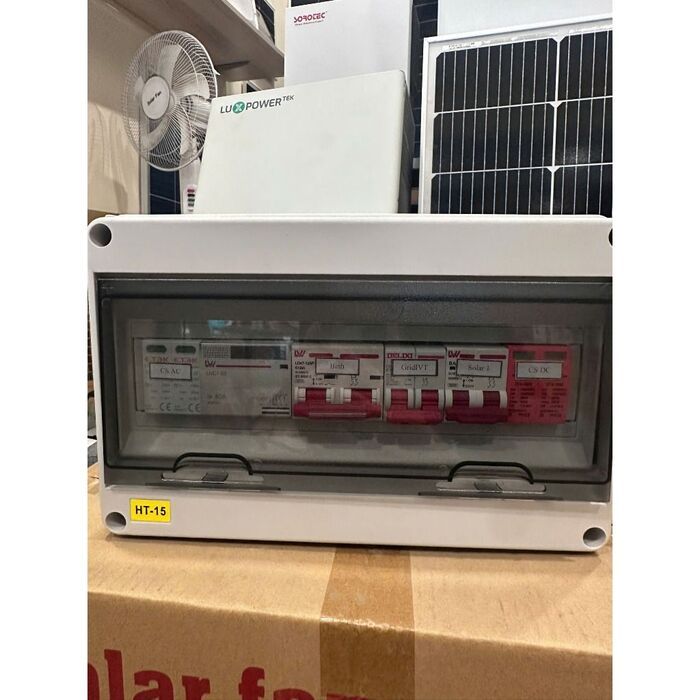

Tủ Điện Hybrid 5-6kW 1 String

Tủ điện hybrid là một trong những thành phần quan trọng không thể thiếu trong hệ thống NLMT hybrid dân dụng và bán công nghiệp. Đặc biệt với tủ điện hybrid 1 string – cấu hình phổ biến cho các hệ pin lưu trữ quy mô nhỏ như nhà ở, văn phòng, biệt thự hoặc cơ sở kinh doanh nhỏ. Việc sử dụng tủ điện chuyên dụng giúp bảo vệ an toàn cho hệ pin, inverter và toàn bộ hệ thống điện mặt trời trong quá trình vận hành lâu dài.

I. Tủ điện Hybrid 5-6KW 1 String là gì?

Tủ điện DC hybrid 1 string đóng vai trò như bộ trung tâm để thu điện, bảo vệ và điều phối dòng điện một chiều (DC) từ hệ thống pin năng lượng mặt trời, trước khi đưa về inverter hybrid. Tủ điện Hybrid thường được tích hợp đầy đủ các thiết bị bảo vệ quan trọng như:

• Ngắt mạch DC an toàn
• Bảo vệ quá dòng, ngắn mạch
• Chống sét lan truyền DC

Nhờ đó, tủ điện giúp đảm bảo an toàn tuyệt đối cho hệ pin và inverter, đồng thời tối ưu hiệu suất vận hành của hệ thống điện mặt trời hybrid. Bên cạnh đó, việc lắp đặt tủ điện DC giúp công tác kiểm tra, bảo trì và xử lý sự cố trở nên nhanh chóng, thuận tiện và chuyên nghiệp hơn.

II. Cấu tạo tủ điện DC Hybrid 5-6KW 1 String gồm những gì?

Một bộ tủ điện DC hybrid 1 string tiêu chuẩn thường được trang bị đầy đủ các thiết bị cơ bản sau:

• Cầu chì DC: Bảo vệ quá dòng cho từng chuỗi pin. Ngắt mạch khi xảy ra sự cố chập pin
• CB DC (Aptomat DC): Đóng cắt nguồn DC an toàn. Thuận tiện cho bảo trì, sửa chữa hệ thống
• Chống sét lan truyền DC (SPD DC): Bảo vệ hệ pin và inverter khỏi xung sét, quá áp. Triệt tiêu điện áp tăng đột biến từ môi trường bên ngoài
• Cầu đấu – đầu nối DC chuyên dụng: Đảm bảo kết nối chắc chắn, an toàn
• Vỏ tủ điện chuẩn IP65: Chống nước và chống bụi tốt, tránh ẩm như khí hậu ở Việt Nam. Rất phù hợp lắp đặt ngoài trời
• Ốc siết cáp PG: Giữ chặt dây cáp để đảm bảo độ kín nước cho tủ.

III. Nguyên lý hoạt động và bảo vệ của tủ điện Hybrid 5-6KW 1 String

Tủ điện DC hybrid 1 string đóng vai trò là bộ bảo vệ trung gian giữa hệ pin mặt trời và inverter hybrid. Nguyên lý hoạt động cơ bản như sau:

• Dòng điện DC từ chuỗi pin đi vào tủ điện
• Đi qua CB DC để ngắt mạch nhanh khi có sự cố
• Sau đó qua cầu chì DC để bảo vệ quá dòng, ngắn mạch
• Chống sét DC sẽ triệt tiêu các xung điện áp cao do sét lan truyền
• Dòng điện DC ổn định được đưa về inverter hybrid để chuyển đổi sang điện AC 220V

Nhờ cơ chế bảo vệ nhiều lớp, tủ điện giúp giảm thiểu rủi ro cháy nổ, hư hỏng inverter và kéo dài tuổi thọ toàn bộ hệ thống điện mặt trời.

IV. Tủ điện DC Hybrid 1 String 5-6KW đấu nối được mấy chuỗi pin?

Trong hệ điện mặt trời, string là định nghĩa của một chuỗi các tấm pin được đấu nối tiếp với nhau nhằm tạo ra mức điện áp DC phù hợp cho inverter. Với tủ điện DC hybrid 1 string:

• Chỉ sử dụng 01 chuỗi pin mặt trời
• Phù hợp với các hệ có: Mái lắp cùng hướng, cùng độ nghiêng và ít hoặc không bị che bóng râm cục bộ.

Trong trường hợp mái nhà có nhiều hướng khác nhau hoặc cần chia tải pin, nên cân nhắc sử dụng tủ điện 2 string hoặc nhiều string để đảm bảo hiệu suất và tránh quá điện áp.

Chúng tôi khuyến nghị khi chọn mua tủ điện hybrid, nên có sự tư vấn từ đội ngũ kỹ thuật có kinh nghiệm để đảm bảo tủ điện phù hợp với hệ thống điện mặt trời của gia đình. Khi mua tủ điện tại NTech Solutions, đội ngũ kỹ thuật sẽ tư vấn chi tiết để lựa chọn cấu hình tủ phù hợp nhất với hướng mái, số lượng pin và inverter hybrid quý khách đang sử dụng.

V. Tủ điện Hybrid 1 String 5-6KW phù hợp với những hệ thống NLMT nào?

Tủ điện DC hybrid 1 string phù hợp cho các hệ điện mặt trời:

• Hệ hybrid có pin lưu trữ
• Nhà ở dân dụng
• Văn phòng, biệt thự
• Cơ sở kinh doanh nhỏ
• Inverter hybrid 1 pha công suất nhỏ đến trung bình (3kW – 6kW – 10kW)
• Hệ chỉ sử dụng 1 MPPT / 1 chuỗi pin

VI. Vì sao nên sử dụng tủ điện DC Hybrid 1 String?

• Bảo vệ an toàn cho hệ pin và inverter
• Giảm rủi ro hư hỏng do sét, quá áp
• Tăng độ bền và tuổi thọ hệ thống
• Thi công gọn gàng, chuyên nghiệp
• Dễ kiểm tra, bảo trì và mở rộng hệ thống sau này
