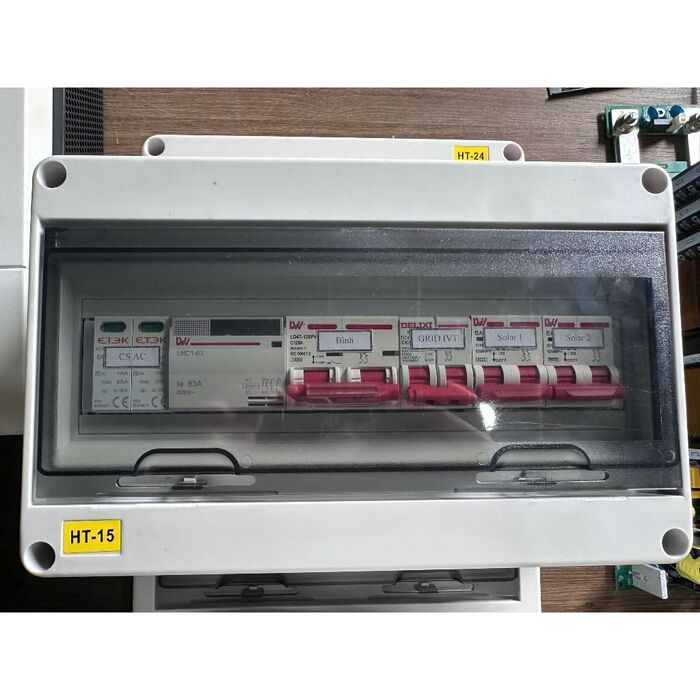

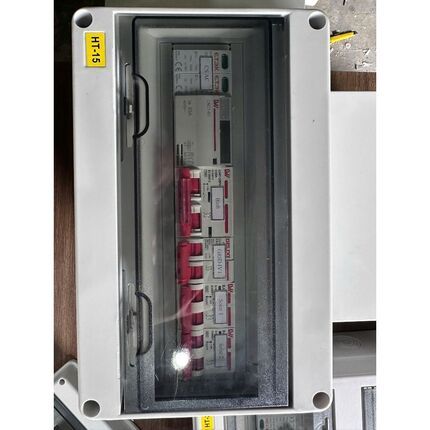

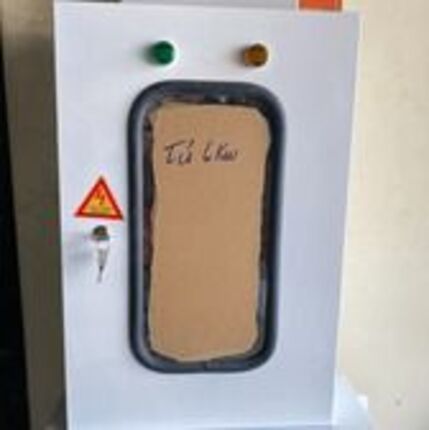

Tủ Điện Hybrid 5–6kW 2 string

Tủ điện DC hybrid 2 string là thành phần quan trọng trong hệ thống điện năng lượng mặt trời hybrid. Có nhiệm vụ thu và bảo vệ dòng điện một chiều (DC) từ hai chuỗi pin mặt trời trước khi đưa về inverter. Việc sử dụng tủ điện DC chuyên dụng giúp hệ pin và inverter vận hành an toàn, ổn định, hạn chế rủi ro quá dòng, chập mạch. Đồng thời hỗ trợ công tác bảo trì, kiểm tra hệ thống dễ dàng hơn.

I. Tủ điện hybrid 5–6kW 2 string là gì?

Tủ điện DC hybrid 2 string là tủ điện chuyên dùng cho phía pin mặt trời, đảm nhận vai trò:

• Thu dòng điện DC từ 2 chuỗi pin (2 string)

• Bảo vệ hệ pin và inverter khỏi các sự cố điện

• Đóng cắt nguồn DC an toàn khi cần bảo trì hoặc xử lý sự cố

Tủ không có chức năng chuyển nguồn, không phải tủ ATS, và không can thiệp vào quá trình chuyển đổi giữa điện lưới và inverter. Đây là tủ DC thuần, tập trung vào bảo vệ pin và ngõ vào DC của inverter hybrid.

II. Tính năng nổi bật của tủ Hybrid 2 string công suất 5–6kW

• Bảo vệ an toàn cho từng chuỗi pin

• Giảm nguy cơ quá áp, quá dòng phía DC

• Tối ưu hiệu suất thu điện mặt trời

• Thi công gọn gàng, chuyên nghiệp

• Dễ kiểm tra, bảo trì và nâng cấp hệ thống

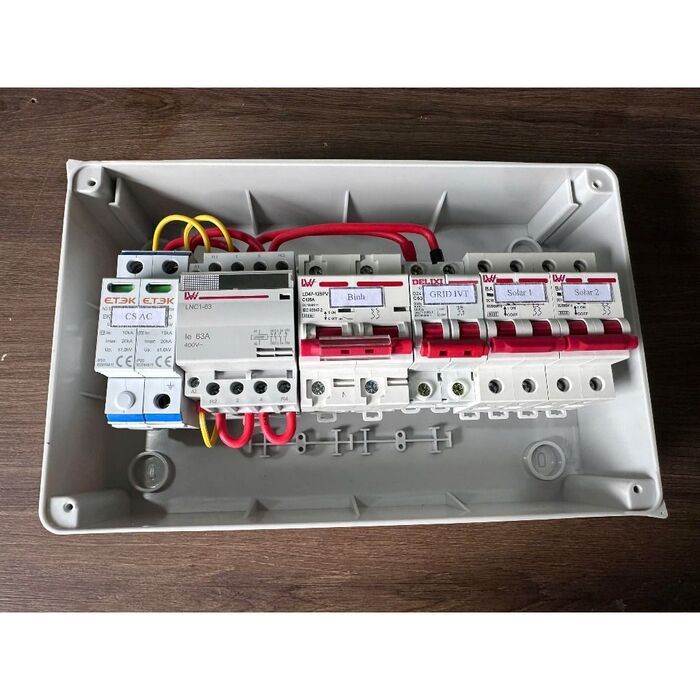

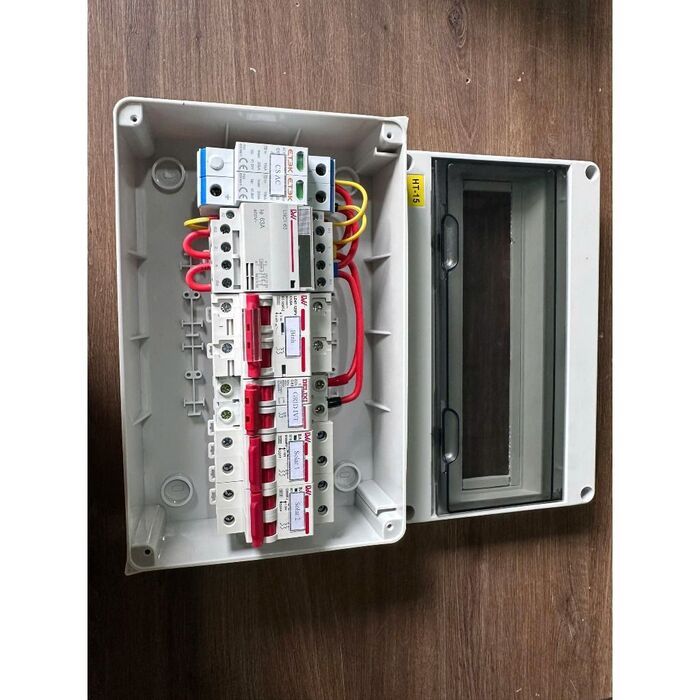

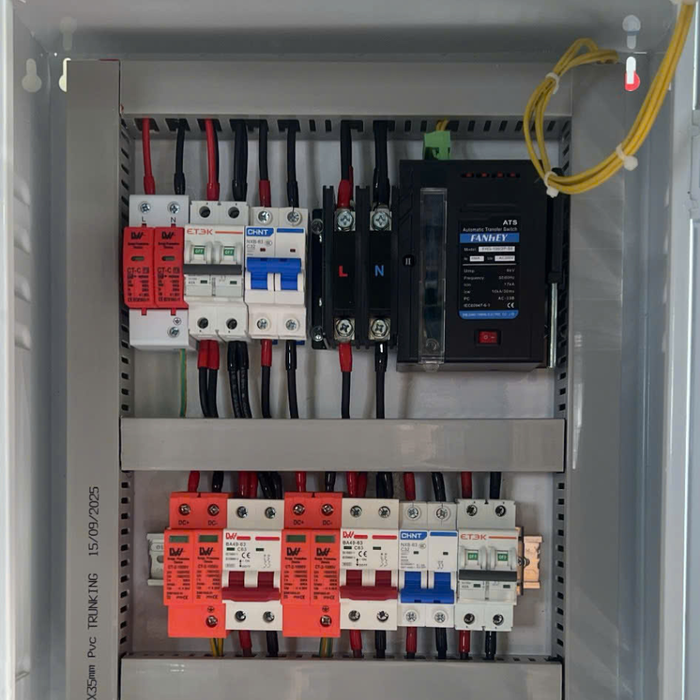

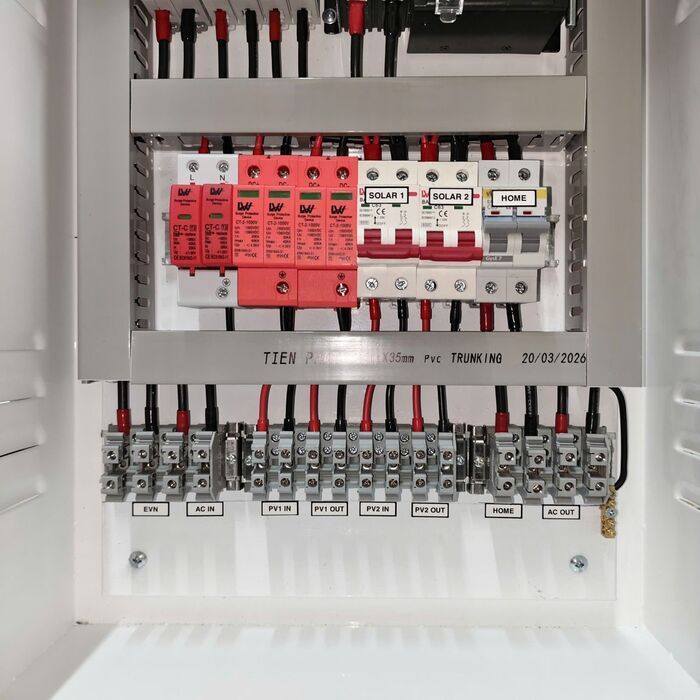

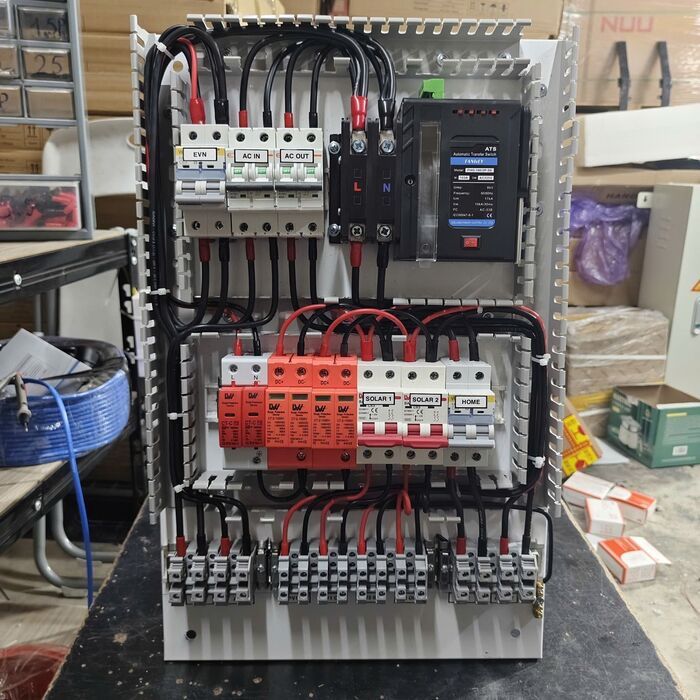

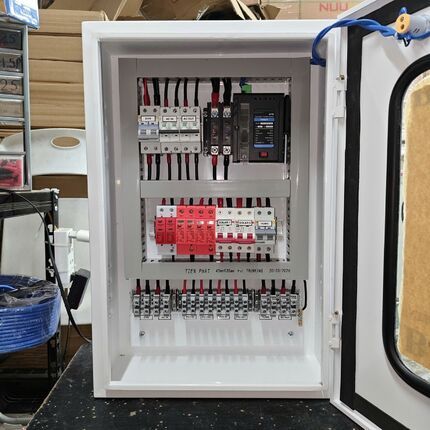

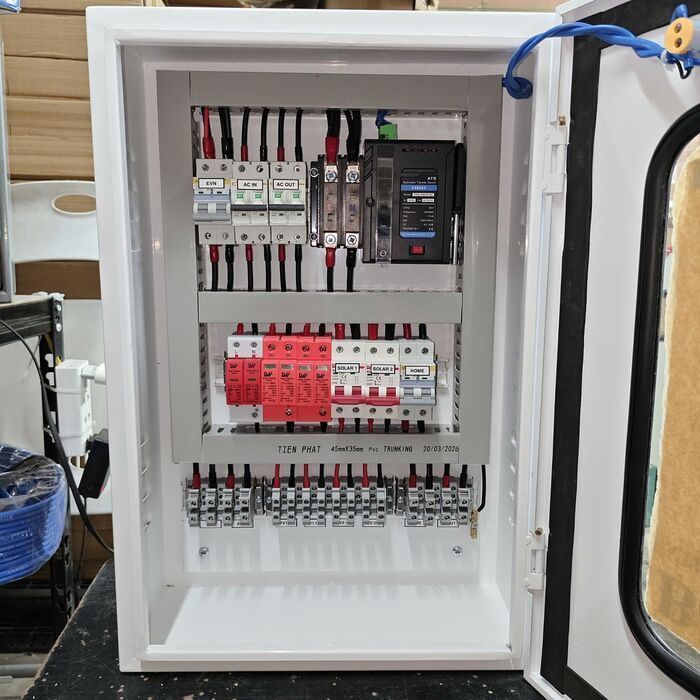

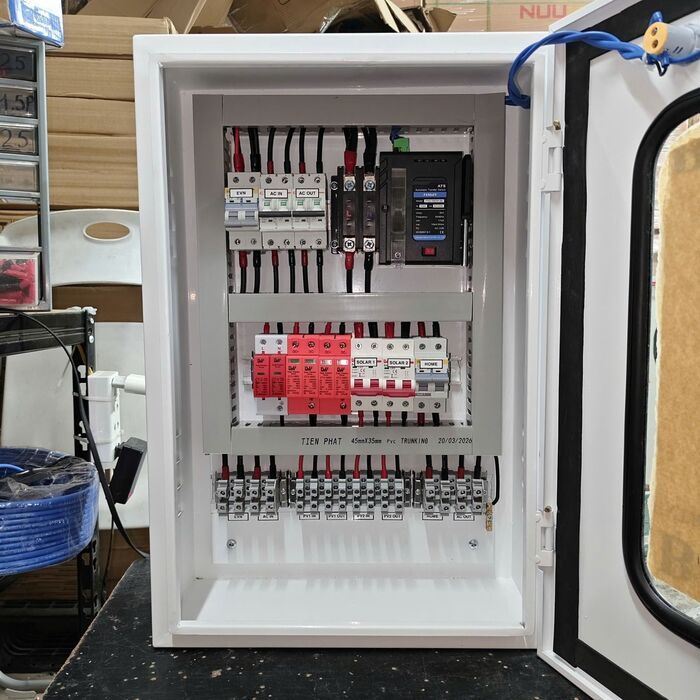

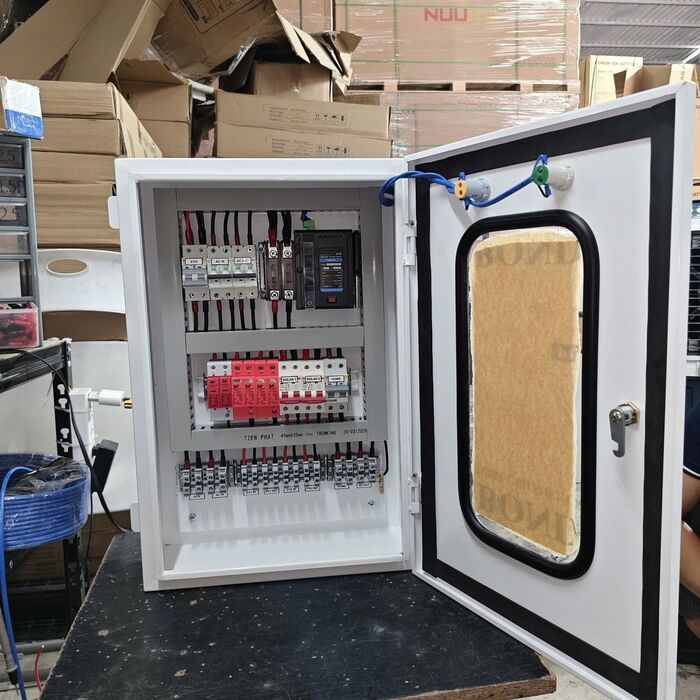

III. Cấu tạo của tủ điện 5-6kW Hybrid 2 string

Tủ điện DC hybrid 2 string được lắp ráp với các thiết bị bảo vệ quan trọng sau:

• CB DC: Đóng cắt và bảo vệ quá dòng, ngắn mạch cho nguồn DC

• Cầu chì DC cho từng string: Bảo vệ độc lập từng chuỗi pin

• CB DC tổng / ngõ vào inverter: Ngắt nguồn an toàn khi bảo trì

• Cầu đấu, đầu nối DC: Đảm bảo kết nối chắc chắn, an toàn

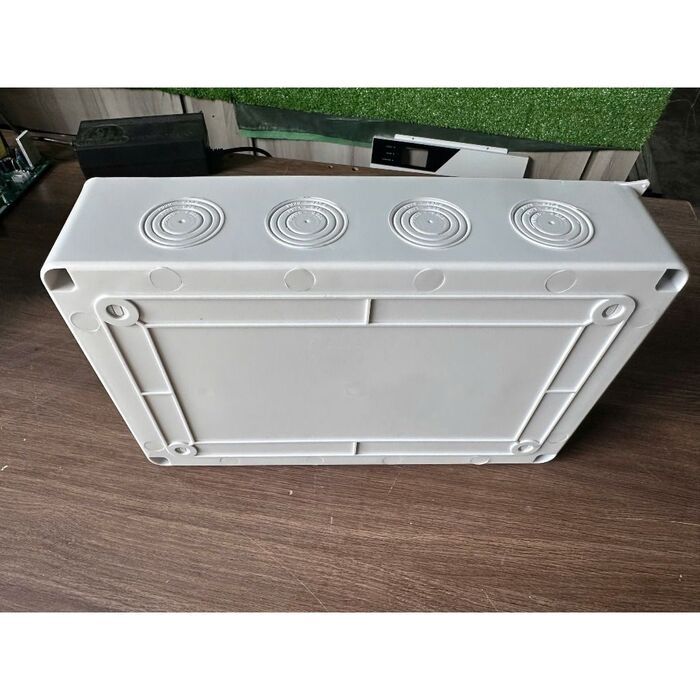

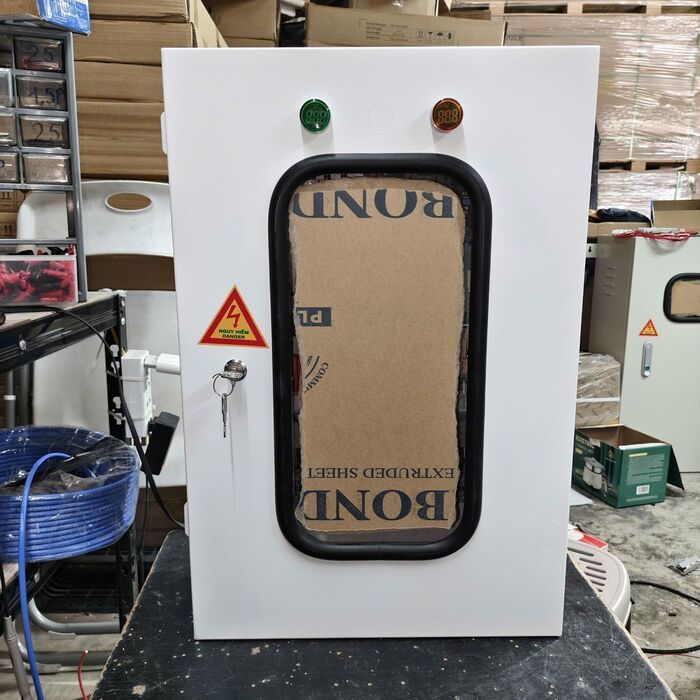

• Vỏ tủ đạt chuẩn IP: Bảo vệ thiết bị khỏi bụi và ẩm. Phù hợp lắp đặt trong nhà hoặc ngoài trời (tuỳ phiên bản)

**Lưu ý: Tủ không bao gồm ATS và không có chức năng đảo chiều tự động.

IV. Nguyên lý hoạt động của tủ điện Hybrid 5–6kW 2 string

Tủ điện DC hybrid 2 string hoạt động như một bộ bảo vệ trung gian giữa hệ pin mặt trời và inverter hybrid. Nguyên lý hoạt động cơ bản như sau:

• Dòng điện DC từ string 1 và string 2 được đưa vào tủ điện.

• Mỗi chuỗi pin đi qua cầu chì DC riêng, giúp bảo vệ từng string độc lập.

• Dòng điện tiếp tục đi qua CB DC, có nhiệm vụ ngắt mạch nhanh khi xảy ra quá dòng hoặc sự cố.

• Sau khi được bảo vệ, nguồn DC ổn định được đưa về inverter hybrid để chuyển đổi sang điện AC.

Nhờ cơ chế bảo vệ này, tủ điện giúp giảm thiểu rủi ro cháy nổ, hư hỏng inverter và kéo dài tuổi thọ cho toàn bộ hệ thống điện mặt trời.

V. Tủ điện DC Hybrid 2 String phù hợp với inverter nào?

Tủ điện DC hybrid 2 string phù hợp cho:

• Inverter hybrid công suất 5kW – 6kW

• Inverter 1 pha có 2 MPPT

• Các hệ hybrid dân dụng và bán công nghiệp nhỏ

• Hệ có pin lưu trữ hoặc không pin (tuỳ cấu hình)

VI. Tủ điện DC Hybrid 2 String dùng trong trường hợp nào?

Tủ điện DC hybrid 2 string thường được sử dụng khi:

• Hệ pin mặt trời được chia thành 2 chuỗi nối tiếp

• Inverter hybrid có 2 MPPT hoặc cho phép đấu 2 string

• Mái nhà có hai hướng khác nhau (Đông – Tây, Nam – Bắc), hoặc có che bóng cục bộ

• Cần tối ưu điện áp DC và hiệu suất thu năng lượng

VII. Lưu ý khi lựa chọn tủ điện Hybrid 5-6kW

• Chọn ATS đúng công suất inverter

• Phân biệt rõ tủ ATS AC và tủ DC string

• Kiểm tra sơ đồ đấu nối trước khi lắp đặt

• Nên thi công bởi kỹ thuật có kinh nghiệm hệ hybrid

VIII. So sánh sự khác biệt  tủ DC Hybrid 2 String và tủ ATS Hybrid

Trên thực tế, nhiều khách hàng thường nhầm lẫn giữa tủ điện DC hybrid 2 string và tủ điện ATS hybrid. Tuy nhiên, đây là hai loại tủ hoàn toàn khác nhau về chức năng, dòng điện làm việc và vai trò trong hệ thống. Bảng so sánh dưới đây sẽ giúp quý khách dễ dàng phân biệt và lựa chọn đúng loại tủ phù hợp với nhu cầu sử dụng.

Kết luận: Có thể thấy, tủ điện DC hybrid 2 string và tủ ATS hybrid là hai loại tủ hoàn toàn khác nhau về chức năng và nguyên lý hoạt động. Với tủ điện DC hybrid 2 string, chức năng thu và bảo vệ dòng điện một chiều từ các chuỗi pin mặt trời trước khi đưa về inverter. Đây là giải pháp cần thiết cho các hệ hybrid sử dụng nhiều string pin, giúp đảm bảo an toàn điện, ổn định điện áp DC và nâng cao hiệu quả vận hành lâu dài cho toàn bộ hệ thống.
