Tủ điện Hybrid 6-8kW

Tủ điện hybrid 6-8kW là thành phần không thể thiếu trong các hệ thống điện năng lượng mặt trời hybrid công suất trung bình. Tủ đóng vai trò thu điện, bảo vệ và phân phối dòng điện DC từ pin mặt trời và dòng điện AC sau inverter. Giúp hệ thống vận hành ổn định, an toàn và bền bỉ. Với cấu hình linh hoạt cho inverter 6–8kW, tủ điện hybrid phù hợp cho nhà ở lớn, biệt thự, văn phòng và cơ sở kinh doanh có nhu cầu sử dụng điện cao.

I. Tủ điện hybrid 6–8kW là gì?

Tủ điện 6–8kW hệ hybrid là bộ trung tâm điều phối và bảo vệ điện trong hệ thống điện mặt trời hybrid công suất từ 6kW đến 8kW. Việc sử dụng tủ điện hybrid chuyên dụng giúp đảm bảo an toàn điện, tối ưu hiệu suất inverter và kéo dài tuổi thọ toàn bộ hệ thống. Tủ có nhiệm vụ:

• Thu dòng điện DC từ hệ pin mặt trời

• Bảo vệ inverter hybrid trước các sự cố quá dòng, quá áp, sét lan truyền

• Đóng cắt và phân phối dòng điện AC ra tải hoặc hòa lưới

• Hỗ trợ chuyển nguồn giữa điện mặt trời – điện lưới – pin lưu trữ (nếu có ATS)

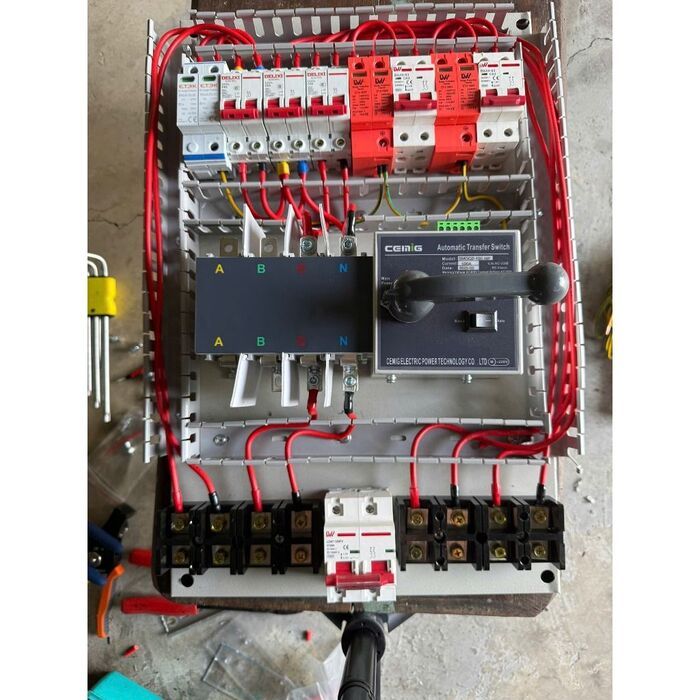

II. Cấu tạo tủ điện hybrid 6–8kW gồm những gì?

Một bộ tủ điện hybrid công suất từ 6–8kW tiêu chuẩn thường bao gồm các thiết bị sau:

2.1 Phần DC (đầu vào pin mặt trời)

• MCB DC (2P / 4P): Điện áp làm việc: 600–1000VDC. Dòng định mức: 32–63A. Bảo vệ ngắn mạch, quá tải phía pin.
• Cầu chì DC: Bảo vệ ngõ vào inverter hybrid
• Chống sét lan truyền DC (SPD Type 2): Điện áp: 600–1000VDC. Bảo vệ hệ pin và inverter khỏi xung sét.

2.2 Phần AC (đầu ra inverter)

• MCB AC (1P / 3P): Dòng định mức: 32–63A. Bảo vệ ngõ ra inverter và tải
• Chống sét lan truyền AC (SPD Type 2): Điện áp: 275–385VAC. Giảm thiểu rủi ro sét từ lưới điện

2.3 Phần chuyển nguồn & phụ trợ

• Contactor / ATS (tuỳ cấu hình): Chuyển nguồn tự động giữa điện mặt trời – điện lưới – pin lưu trữ
• Dây dẫn, thanh rail, phụ kiện: Lắp đặt theo tiêu chuẩn an toàn điện

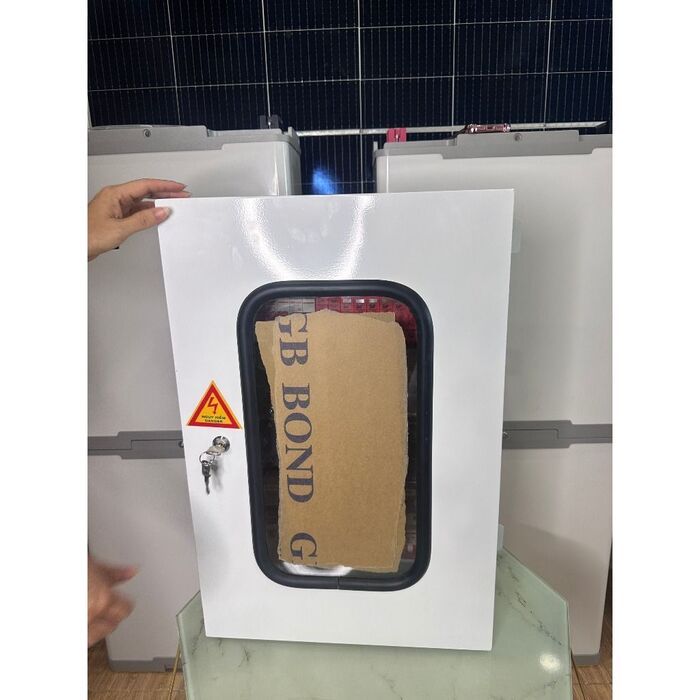

2.4 Vỏ tủ điện

Vỏ tủ điện 6-8kW có 2 tùy chọn, tùy thuộc vào nhu cầu và khu vực lắp đặt của khách hàng. Bao gồm:

• Chuẩn IP54 (lắp trong nhà)

• Hoặc IP65 (lắp ngoài trời)

• Chất liệu kim loại sơn tĩnh điện hoặc nhựa kỹ thuật

III. Nguyên lý hoạt động của tủ điện hybrid công suất 6–8kW

Tủ điện 6–8kW đóng vai trò là bộ trung gian bảo vệ và điều phối nguồn điện giữa hệ pin năng lượng mặt trời, inverter hybrid, pin lưu trữ và lưới điện. Nguyên lý hoạt động cơ bản của tủ điện hybrid như sau:

• Dòng điện DC từ các tấm pin mặt trời được đưa vào tủ điện và đi qua MCB DC cùng cầu chì DC, giúp ngắt mạch nhanh khi xảy ra quá dòng, ngắn mạch hoặc sự cố phía pin

• Thiết bị chống sét lan truyền DC (SPD DC) sẽ triệt tiêu các xung điện áp cao do sét hoặc nhiễu điện, bảo vệ an toàn cho inverter hybrid và hệ pin.

• Sau khi được bảo vệ, dòng điện DC ổn định được đưa về inverter hybrid để chuyển đổi sang dòng điện xoay chiều AC.

• Dòng điện AC sau inverter tiếp tục đi qua MCB AC, có nhiệm vụ bảo vệ đầu ra và hệ thống tải khi xảy ra quá tải hoặc ngắn mạch.

• Chống sét lan truyền AC (SPD AC) được lắp trên đường AC nhằm giảm thiểu nguy cơ hư hỏng thiết bị do sét đánh từ phía lưới điện.

• Trong trường hợp hệ thống có tích hợp ATS hoặc contactor, tủ điện sẽ tự động chuyển đổi nguồn giữa điện mặt trời – pin lưu trữ – điện lưới, đảm bảo cấp điện liên tục cho phụ tải ngay cả khi mất điện lưới.

IV. Tủ điện hybrid 6–8kW dùng cho 1 pha hay 3 pha?

Tủ điện hybrid 6–8kW có thể thiết kế cho:

• Hệ 1 pha: nhà ở, biệt thự, văn phòng nhỏ

• Hệ 3 pha: xưởng nhỏ, cơ sở kinh doanh, tải lớn

Việc lựa chọn 1 pha hay 3 pha sẽ ảnh hưởng trực tiếp đến: Cấu hình MCB AC, thiết kế thanh cái và sơ đồ đấu nối tổng thể.

V. Tủ điện 6–8kW hệ hybrid phù hợp với những hệ thống NLMT nào?

• Hệ điện mặt trời hybrid có pin lưu trữ

• Inverter hybrid công suất 6kW – 8kW

• Nhà ở có mức tiêu thụ điện cao

• Biệt thự, văn phòng, cửa hàng kinh doanh

• Hệ cần chuyển nguồn tự động khi mất điện lưới

VI. Lưu ý khi lựa chọn tủ điện 6–8kW

• Chọn thiết bị đúng công suất inverter

• Kiểm tra điện áp DC hệ pin (600–1000VDC)

• Nếu dùng pin lưu trữ → cần bổ sung MCB/Contactor cho pin

• Thiết kế tủ đúng chuẩn giúp hệ thống vận hành ổn định lâu dài
