Tủ điện năng lượng mặt trời 10–12kW 1 pha, 2 string được thiết kế nhằm tập trung các thiết bị đóng cắt, chuyển nguồn và bảo vệ cho hệ thống điện mặt trời. Tủ hỗ trợ quản lý hai đường pin mặt trời riêng biệt, đồng thời phân chia rõ nguồn điện lưới, nguồn từ inverter và đường cấp điện cho tải trong nhà.
Sản phẩm được NTech thiết kế, đấu nối và hoàn thiện theo từng hệ thống thực tế, giúp quá trình lắp đặt tại công trình thuận tiện hơn, dây dẫn gọn gàng và dễ dàng kiểm tra khi cần bảo trì.
I. Cấu hình tủ điện năng lượng mặt trời 10-12kw 1 pha 2 string pin mặt trời
Tủ được trang bị hai nhánh riêng biệt, ký hiệu Solar 1 và Solar 2, phù hợp với hệ thống sử dụng hai chuỗi pin năng lượng mặt trời.
Việc tách riêng từng string giúp:
- Quản lý từng đường pin rõ ràng.
- Chủ động cô lập một string khi cần kiểm tra.
- Thuận tiện cho quá trình lắp đặt và bảo trì.
- Hạn chế ảnh hưởng đến toàn bộ hệ thống khi một nhánh cần xử lý.
Cấu hình thực tế của từng string cần được tính toán theo điện áp và dòng điện đầu vào cho phép của inverter.
1.1 Tích hợp bộ chuyển nguồn ATS

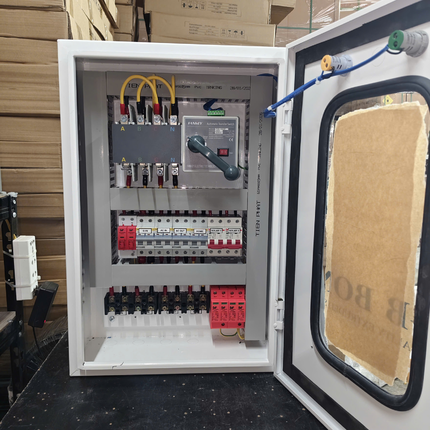

- Tủ điện được bố trí bộ chuyển nguồn ATS, hỗ trợ chuyển đổi giữa các nguồn điện theo cấu hình của hệ thống.
- Thiết bị có chế độ vận hành tự động và thao tác bằng tay, giúp kỹ thuật viên chủ động kiểm tra hoặc chuyển nguồn trong quá trình vận hành, bảo trì.
- Việc tích hợp ATS ngay trong tủ giúp hệ thống tập trung hơn, hạn chế phải lắp thêm nhiều cụm thiết bị rời bên ngoài.
1.2 Phân chia rõ các đường điện AC
Các aptomat trong tủ được bố trí và dán nhãn rõ ràng theo từng chức năng như:
- Nguồn điện lưới EVN.
- Nguồn AC đi vào inverter.
- Nguồn AC đi ra từ inverter.
- Đường cấp điện cho tải trong nhà.
- Hai đường Solar 1 và Solar 2.
Cách phân chia này giúp kỹ thuật viên dễ dàng xác định từng nhánh điện khi thi công, kiểm tra hoặc bảo trì hệ thống.
1.3 Trang bị thiết bị bảo vệ AC và DC
Tủ được tích hợp các thiết bị đóng cắt và chống sét lan truyền cho cả phía điện xoay chiều AC và phía điện một chiều DC. Trong đó:
- Phía AC hỗ trợ bảo vệ các đường điện lưới, inverter và tải.
- Phía DC có thiết bị bảo vệ cho hai đường pin mặt trời.
- Các aptomat cho phép ngắt riêng từng nhánh khi cần kiểm tra.
- Hệ thống tiếp địa được đấu nối với cụm chống sét theo thiết kế tủ.
Các thiết bị này góp phần hạn chế ảnh hưởng từ xung điện, sự cố trên đường dây hoặc hiện tượng bất thường trong quá trình vận hành. Khả năng bảo vệ thực tế còn phụ thuộc vào hệ thống tiếp địa, cách lắp đặt và cấu hình tổng thể tại công trình.
1.4 Đi dây gọn gàng, thuận tiện bảo trì

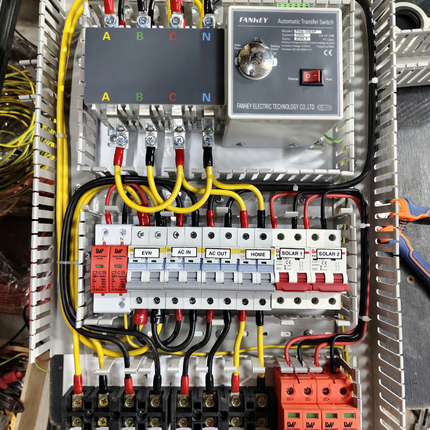

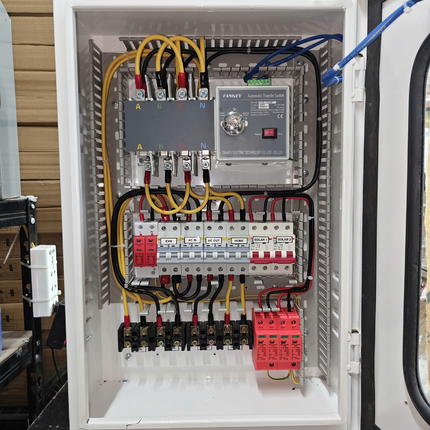

Bên trong tủ sử dụng máng nhựa để định tuyến và che chắn dây dẫn. Các đầu dây được bấm cos, đánh dấu và bố trí theo từng khu vực chức năng. Hệ thống cầu đấu phía dưới tủ giúp việc kết nối dây từ inverter, điện lưới, tải và dàn pin thuận tiện hơn. Khi cần kiểm tra, kỹ thuật viên có thể xác định nhanh đường điện thông qua nhãn trên thiết bị và cầu đấu.
1.5 Vỏ tủ chắc chắn, có cửa quan sát

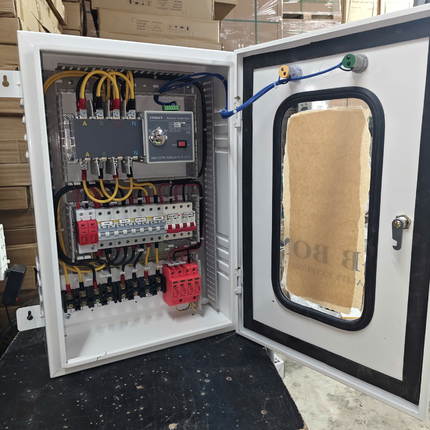

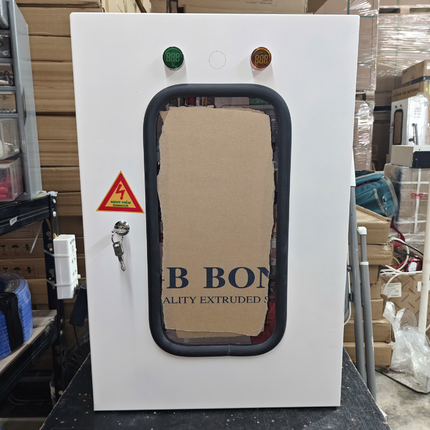

- Tủ sử dụng vỏ kim loại sơn hoàn thiện, có cửa kính quan sát bên trong. Phần cửa được trang bị gioăng cao su và khóa tủ, giúp hạn chế việc người không có chuyên môn tiếp xúc với thiết bị điện.
- Hai đồng hồ hiển thị trên mặt cửa hỗ trợ theo dõi điện áp của các nguồn theo cấu hình đấu nối thực tế.
- Tủ phù hợp lắp đặt tại vị trí có mái che, phòng kỹ thuật hoặc khu vực đáp ứng điều kiện bảo vệ theo yêu cầu của hệ thống. Trường hợp lắp ngoài trời cần xác nhận cấp bảo vệ của vỏ tủ và bổ sung giải pháp che chắn phù hợp.
II. Ưu điểm của tủ điện 10–12kW 2 string
- Phù hợp với hệ thống điện mặt trời 1 pha công suất khoảng 10–12kW.
- Hỗ trợ hai string pin mặt trời riêng biệt.
- Tích hợp ATS chuyển nguồn trong cùng một tủ.
- Có thiết bị đóng cắt và chống sét cho cả phía AC và DC.
- Phân chia rõ nguồn EVN, AC IN, AC OUT, tải và hai đường solar.
- Dây dẫn được đi trong máng điện, dễ kiểm tra và bảo trì.
- Cửa kính giúp quan sát thiết bị mà không cần mở toàn bộ tủ.
- Được thiết kế và đấu nối theo cấu hình thực tế của từng công trình.
III. Ứng dụng của sản phẩm
Tủ điện 10–12kW 1 pha, 2 string có thể được sử dụng trong các hệ thống điện mặt trời cho:
- Nhà ở có nhu cầu sử dụng điện lớn.
- Biệt thự, nhà vườn.
- Văn phòng và cửa hàng.
- Xưởng sản xuất quy mô nhỏ.
- Hệ thống điện mặt trời hybrid hoặc hệ thống có yêu cầu chuyển nguồn.
- Công trình sử dụng inverter 1 pha công suất 10kW hoặc 12kW.
IV. Lưu ý khi lựa chọn và lắp đặt
Tủ điện cần được thiết kế dựa trên inverter, số lượng tấm pin, thông số từng string, dòng tải và sơ đồ hoạt động thực tế của hệ thống. Không nên chỉ lựa chọn tủ dựa trên công suất inverter. Trước khi sản xuất, cần xác định các thông tin như:
- Inverter sử dụng là loại nào.
- Hệ thống 1 pha hay 3 pha.
- Điện áp và dòng điện tối đa của từng string.
- Số lượng đầu vào MPPT cần đấu nối.
- Công suất và đặc điểm của tải.
- Yêu cầu chuyển nguồn và nguồn điện dự phòng.
- Vị trí lắp tủ trong nhà hay ngoài trời.
V. Tủ điện năng lượng mặt trời thiết kế theo yêu cầu tại NTech
NTech cung cấp tủ điện năng lượng mặt trời được thiết kế và đấu nối theo từng cấu hình hệ thống. Tủ được phân chia các nhánh điện rõ ràng, bố trí thiết bị tập trung và hoàn thiện trước khi đưa đến công trình. Tùy theo inverter, công suất hệ thống, số lượng string và nhu cầu sử dụng, cấu hình linh kiện bên trong tủ có thể được điều chỉnh để phù hợp với phương án thi công thực tế.

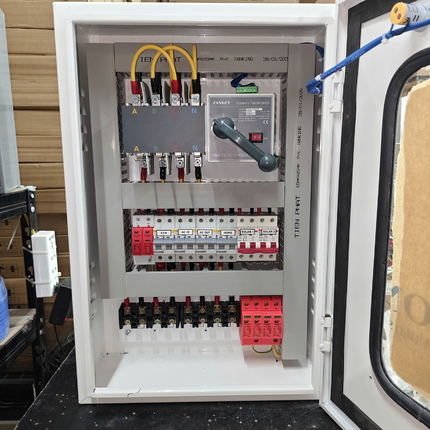

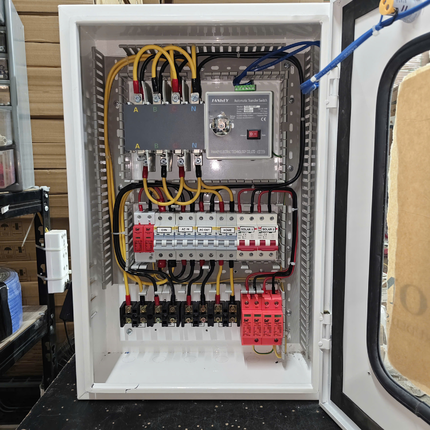

Lưu ý: Hình ảnh sản phẩm thể hiện một cấu hình tủ thực tế. Thương hiệu, số lượng và thông số thiết bị có thể thay đổi theo thiết kế kỹ thuật hoặc yêu cầu của từng công trình.
