Tủ điện năng lượng mặt trời Hybrid 40kW 3 pha được thiết kế để đóng cắt, bảo vệ và phân phối nguồn điện trong các hệ thống điện mặt trời công suất lớn. Tủ tích hợp các thiết bị bảo vệ cho cả phía điện mặt trời DC và phía điện xoay chiều AC, đồng thời trang bị bộ chuyển nguồn tự động ATS giúp chuyển đổi linh hoạt giữa điện lưới, inverter và nguồn điện cấp cho tải.
I. Tổng quan tủ điện năng lượng mặt trời Hybrid 40kW 3 pha

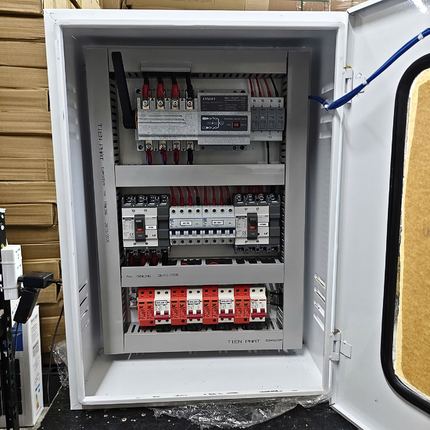

Tủ điện được gia công theo cấu hình của hệ thống Hybrid 40kW, bên trong bố trí đầy đủ thiết bị đóng cắt, chống sét và bảo vệ nguồn điện. Các thiết bị được lắp đặt theo từng khu vực riêng biệt, có nhãn nhận diện rõ ràng để thuận tiện cho quá trình vận hành, kiểm tra và bảo trì.

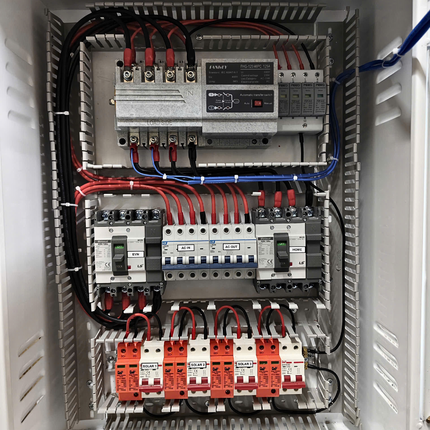

Hệ thống dây dẫn được đi trong máng điện, đấu nối chắc chắn và phân chia khoa học giữa phần điện AC và điện DC. Thiết kế này giúp hạn chế tình trạng dây dẫn lộn xộn, giảm nguy cơ chạm chập và hỗ trợ kỹ thuật viên xử lý nhanh khi cần kiểm tra hệ thống.
II. Chức năng của tủ điện Hybrid 40kW 3 pha
Dưới đây là các chức năng của tủ điện.
2.1. Đóng cắt và bảo vệ nguồn điện 3 pha
Tủ điện sử dụng các thiết bị đóng cắt phù hợp với hệ thống điện 3 pha, giúp bảo vệ đường dây và thiết bị khi xảy ra các tình trạng như:
- Quá tải.
- Ngắn mạch.
- Dòng điện tăng bất thường.
- Sự cố trên đường điện vào hoặc điện đầu ra.
- Sự cố từ inverter hoặc hệ thống tải.
Các nhánh điện được bố trí riêng biệt, giúp người vận hành dễ dàng cô lập từng khu vực khi cần kiểm tra hoặc bảo trì.
2.2. Chuyển đổi nguồn tự động bằng ATS
Tủ được trang bị bộ chuyển nguồn tự động ATS 4 cực, hỗ trợ chuyển đổi giữa các nguồn điện trong hệ thống. Khi nguồn điện đang sử dụng gặp sự cố hoặc không đạt điều kiện vận hành, ATS có thể chuyển sang nguồn điện dự phòng theo cấu hình đã cài đặt. Nhờ đó, hệ thống hạn chế thời gian gián đoạn điện và duy trì nguồn cấp cho các tải quan trọng.
ATS cũng có chế độ vận hành tự động và thủ công, giúp kỹ thuật viên chủ động lựa chọn phương thức điều khiển phù hợp trong quá trình kiểm tra hoặc xử lý sự cố.
2.3. Bảo vệ chống sét lan truyền phía AC
Khu vực điện AC được trang bị thiết bị chống sét lan truyền dành cho hệ thống 3 pha. Thiết bị có nhiệm vụ hạn chế điện áp tăng đột biến do ảnh hưởng của sét lan truyền hoặc dao động trên lưới điện, từ đó góp phần bảo vệ inverter, thiết bị điện và các tải đang kết nối với hệ thống.
2.4. Bảo vệ các chuỗi pin năng lượng mặt trời
Phía điện DC được bố trí thành nhiều nhánh riêng, tương ứng với các chuỗi pin năng lượng mặt trời. Mỗi nhánh có thiết bị đóng cắt và chống sét DC, giúp:
- Ngắt riêng từng chuỗi pin khi cần kiểm tra.
- Bảo vệ đường dây DC khi xảy ra sự cố.
- Hạn chế ảnh hưởng giữa các chuỗi pin.
- Hỗ trợ bảo vệ đầu vào DC của inverter.
- Thuận tiện hơn trong quá trình bảo trì hệ thống.
2.5. Phân phối nguồn điện đầu vào và đầu ra
Các nhánh điện trong tủ được ký hiệu rõ ràng như:
- EVN: nguồn điện lưới.
- AC IN: nguồn điện AC đầu vào.
- AC OUT: nguồn điện AC đầu ra từ inverter.
- HOME: nguồn cấp đến hệ thống tải.
- SOLAR 1, SOLAR 2, SOLAR 3: các nhánh điện DC từ dàn pin năng lượng mặt trời.
Cách bố trí này giúp kỹ thuật viên dễ dàng nhận biết từng đường điện, hạn chế đấu nối nhầm trong quá trình thi công và bảo trì.
III. Cấu tạo tủ điện năng lượng mặt trời Hybrid 40kW 3 pha
- Bộ chuyển nguồn tự động ATS: Sử dụng ATS 4P có dòng định mức phù hợp với cấu hình hệ thống. Thiết bị đảm nhiệm việc chuyển đổi nguồn và cách ly đồng thời các dây pha cùng dây trung tính.
- MCCB bảo vệ nguồn EVN và nguồn tải: Các MCCB được bố trí tại đường nguồn điện lưới và đường cấp tải. Đây là thiết bị đóng cắt chính, có khả năng chịu tải và bảo vệ hệ thống khi xuất hiện dòng điện vượt mức cho phép.
- MCB đóng cắt nguồn AC IN và AC OUT: Các đường điện AC IN và AC OUT được trang bị MCB riêng biệt. Nhờ đó, nguồn điện vào và nguồn điện ra của inverter có thể được kiểm soát độc lập.
- Thiết bị chống sét lan truyền AC và DC: Tủ tích hợp chống sét lan truyền cho cả hai phía. Chống sét AC dành cho nguồn điện xoay chiều 3 pha. Chống sét DC dành cho các chuỗi pin năng lượng mặt trời.
- MCB DC cho từng chuỗi pin: Các chuỗi pin được đấu qua MCB DC riêng, có ký hiệu cụ thể để thuận tiện trong quá trình vận hành.
- Đèn báo trạng thái trên mặt tủ: Hệ thống đèn báo giúp phát hiện nhanh tình trạng có điện, mất điện hoặc trạng thái vận hành của từng nguồn theo sơ đồ đấu nối thực tế.

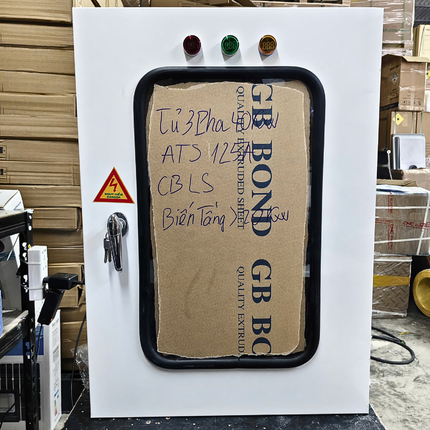

- Vỏ tủ kim loại có khóa và cửa quan sát: Cửa tủ có ô quan sát lớn, giúp theo dõi các thiết bị bên trong mà không cần mở cửa. Phần gioăng bao quanh cửa hỗ trợ hạn chế bụi bẩn và tác động từ môi trường bên ngoài.
IV. Cấu hình tham khảo của tủ điện Hybrid 40kW 3 pha
Bảng cấu hình tham khảo của tủ điện 3 pha 40kw.
| Hạng mục | Cấu hình tham khảo |
|---|---|
| Loại tủ | Tủ điện năng lượng mặt trời Hybrid |
| Công suất hệ thống | 40kW |
| Nguồn điện | 3 pha |
| Bộ chuyển nguồn | ATS 4P |
| Dòng định mức ATS | 125A theo hình ảnh cấu hình |
| MCCB nguồn EVN | 3 pha, 100A theo hình ảnh cấu hình |
| MCCB nguồn tải | 3 pha, 100A theo hình ảnh cấu hình |
| Đóng cắt AC | MCB AC IN và AC OUT |
| Chống sét AC | Chống sét lan truyền 3 pha |
| Đóng cắt DC | MCB DC cho từng chuỗi pin |
| Chống sét DC | SPD DC cho các nhánh solar |
| Số nhánh solar thể hiện | Solar 1, Solar 2 và Solar 3 |
| Đèn báo | 3 đèn báo trạng thái |
| Kiểu vỏ tủ | Vỏ kim loại có khóa và cửa quan sát |
| Phương thức lắp đặt | Gia công theo cấu hình hệ thống |
Lưu ý: Số lượng thiết bị, dòng định mức, số chuỗi pin và phương án đấu nối có thể được điều chỉnh theo inverter, công suất dàn pin, tải sử dụng và yêu cầu thực tế của từng công trình.
5. Ưu điểm của tủ điện năng lượng mặt trời Hybrid 40kW 3 pha
5 ưu điểm của tủ điện 3 pha 40kW.
5.1. Tích hợp đầy đủ thiết bị bảo vệ AC và DC
Tủ tập trung các thiết bị đóng cắt, chống sét và chuyển nguồn trong cùng một hệ thống. Nhờ đó, quá trình thi công tại công trình được đơn giản hóa và hạn chế việc lắp đặt rời rạc nhiều hộp điện khác nhau.
5.2. Bố trí thiết bị khoa học, dễ kiểm tra

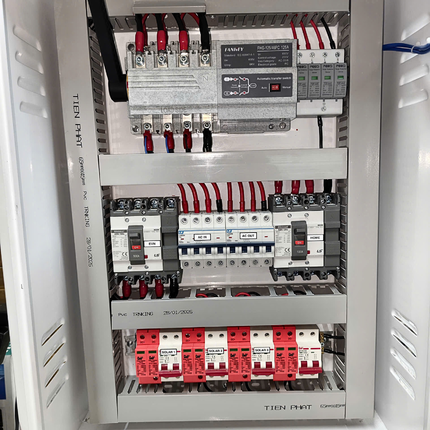

Thiết bị được chia thành từng khu vực:
- Khu vực ATS và chống sét AC.
- Khu vực MCCB và MCB nguồn AC.
- Khu vực đóng cắt và chống sét DC.
- Khu vực đấu nối dây nguồn.
Các nhánh điện có nhãn nhận diện rõ ràng, giúp thuận tiện cho cả quá trình lắp đặt lẫn bảo trì sau này.
5.3. Hỗ trợ chuyển nguồn linh hoạt
Bộ ATS giúp hệ thống chủ động chuyển đổi nguồn điện theo điều kiện vận hành. Đây là tính năng quan trọng đối với các công trình cần duy trì điện liên tục cho thiết bị sản xuất, máy móc, camera, máy chủ, hệ thống chiếu sáng hoặc các tải thiết yếu khác.
5.4. Gia công phù hợp với từng công trình
Tủ điện có thể được thiết kế và gia công theo:
- Công suất inverter.
- Số lượng inverter.
- Điện áp hệ thống.
- Số lượng chuỗi pin.
- Công suất tải.
- Dòng điện vận hành.
- Yêu cầu chuyển nguồn.
- Vị trí và điều kiện lắp đặt.
Điều này giúp cấu hình tủ phù hợp hơn với hệ thống thực tế, tránh tình trạng lựa chọn thiết bị thiếu tải hoặc dư tải không cần thiết.
5.5. Tăng độ an toàn cho hệ thống điện mặt trời
Việc sử dụng tủ điện được đấu nối đúng kỹ thuật giúp kiểm soát tập trung các nguồn điện trong hệ thống Hybrid, đồng thời hỗ trợ giảm nguy cơ quá tải, ngắn mạch, điện áp tăng cao hoặc thao tác nhầm trong quá trình vận hành.
VI. Lưu ý khi lựa chọn tủ điện năng lượng mặt trời 40kW
Qúy khách cần lưu ý một vài điểm sau trước khi lựa chọn tủ điện:
6.1. Xác định đúng công suất inverter và tải
Công suất ghi trên hệ thống chưa phải là yếu tố duy nhất để lựa chọn thiết bị. Cần kiểm tra thêm dòng điện đầu vào, dòng điện đầu ra, công suất tải cực đại và khả năng quá tải của inverter.
6.2. Kiểm tra số lượng chuỗi pin
Số lượng MCB DC và thiết bị chống sét DC cần tương ứng với số chuỗi pin thực tế. Không nên sử dụng cấu hình tủ có số nhánh thấp hơn nhu cầu đấu nối của hệ thống.
6.3. Lựa chọn thiết bị đúng thông số
ATS, MCCB, MCB, SPD và dây dẫn phải có thông số phù hợp với điện áp, dòng điện và đặc tính vận hành của hệ thống. Việc lựa chọn sai thiết bị có thể làm giảm khả năng bảo vệ hoặc gây ngắt điện không cần thiết.
6.4. Thi công bởi người có chuyên môn
Tủ điện 40kW 3 pha có điện áp và dòng điện lớn. Quá trình đấu nối cần được thực hiện bởi kỹ thuật viên có chuyên môn, có sơ đồ điện rõ ràng và tuân thủ các yêu cầu an toàn điện.
VIII. Đặt gia công tủ điện năng lượng mặt trời Hybrid 40kW 3 pha tại NTech Solutions
NTech Solutions cung cấp thiết bị và giải pháp điện năng lượng mặt trời cho gia đình, doanh nghiệp, nhà xưởng và các công trình quy mô lớn. Tủ điện được thiết kế dựa trên cấu hình inverter, dàn pin, tải sử dụng và yêu cầu vận hành thực tế của từng hệ thống.
Khách hàng có thể cung cấp sơ đồ hệ thống hoặc thông tin về công suất inverter, số lượng chuỗi pin và nhu cầu sử dụng điện để được tư vấn cấu hình tủ phù hợp.
