Tủ điện năng lượng mặt trời 5kw

Tủ điện mặt trời là một trong những thành phần quan trọng không thể thiếu trong hệ thống điện mặt trời dân dụng và công nghiệp. Đặc biệt với tủ điện nlmt 5kWh chống sét – Công suất phổ biến cho hộ gia đình hoặc cơ sở kinh doanh nhỏ. Hãy cùng tìm hiểu chi tiết hơn về tủ điện năng lượng mặt trời 5kW này, để biết tủ điện solar 5kWh sẽ phù hợp với những combo điện mặt trời nào nhé!

1. Tủ điện năng lượng mặt trời 5kW là gì?

Tủ điện năng lượng mặt trời đóng vai trò như bộ trung tâm điều phối và bảo vệ, chịu trách nhiệm xử lý dòng điện một chiều (DC) từ các tấm pin, trước khi chuyển đổi qua inverter thành dòng điện xoay chiều (AC). Với các chức năng như ngắt mạch an toàn, bảo vệ quá tải, chống sét lan truyền. Tủ điện giúp đảm an toàn tuyệt đối cho hệ thống điện, tối ưu hiệu suất hoạt động của inverter. Bên cạnh đó, tủ điện giúp việc bảo trì, kiểm tra và giám sát vận hành trở nên thuận tiện  và hiệu quả hơn.

Đối với hệ thống điện mặt trời công suất 5kW, việc lựa chọn tủ điện chuyên dụng loại 1 string hoặc 2 string là bước đầu tư thiết yếu, đảm bảo tính ổn định lâu dài, khả năng vận hành an toàn và tương thích kỹ thuật cao cho toàn bộ hệ thống.

2. Cấu tạo tủ điện năng lượng mặt trời 5kw có những gì?

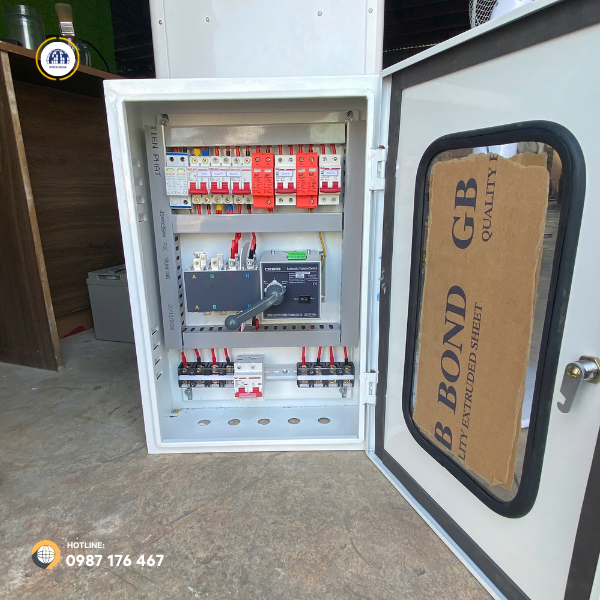

Một bộ tủ điện solar 5kw thường được trang bị đầy đủ các thiết bị cơ bản sau:

• MCB DC: Thường gọi là Aptomat cho điện một chiều, có chức năng bảo vệ hệ thống trong các trường hợp ngắn mạch, quá tải.

• MCB AC: Thường gọi là Aptomat, có chức năng bảo vệ hệ thống nói chung và các thiết bị điện (tải) nói riêng trong các trường hợp ngắn mạch, quá tải.

• Chống sét lan truyền DC: Bảo vệ chống điện áp tăng sét trong hệ thống năng lượng mặt trời. Được đấu nối song song với các tấm pin đi về Inverter, nó giúp triệt tiêu các xung điện quá áp xuống các thiết bị trong hệ thống một cách an toàn.

• Chống sét lan truyền AC: Lắp đặt chống sét lan truyền trên đường nguồn AC có tác dụng giúp giảm thiểu các thiệt hại do sét gây ra trên đường nguồn AC.

• Cầu chì DC, AC: Là thiết bị đóng vai trò mở hoặc ngắt mạch khi xuất hiện dòng điện quá lớn chạy qua nó.

• ATS: Là hệ thống chuyển đổi nguồn tự động, có tác dụng khi điện lưới mất thì chuyển sang nguồn điện từ pin lưu trữ cấp điện cho phụ tải.

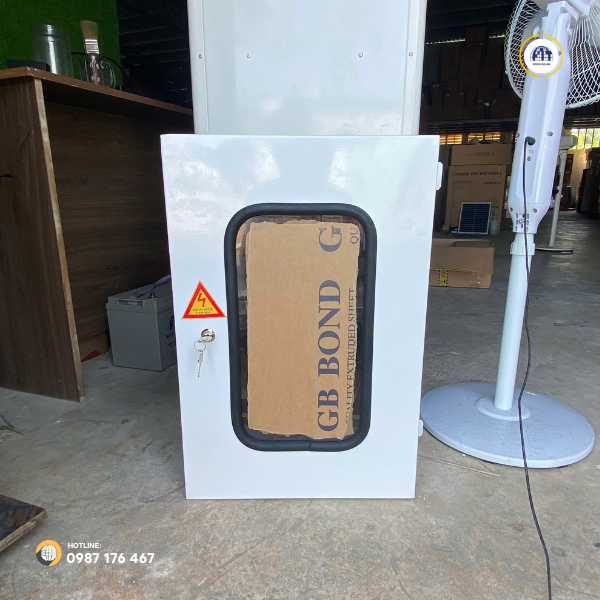

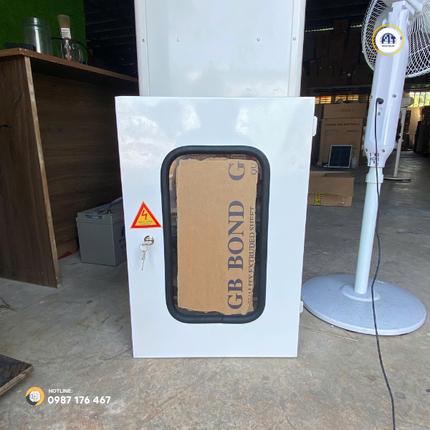

• Vỏ tủ điện: Sử dụng để chứa các thiết bị điện, ngăn sự tiếp xúc trực tiếp giữa môi trường hoặc con người với các thiết bị điện. Giúp bảo vệ an toàn cho con người và các thiết bị.

• Ốc siết bảo vệ cáp điện – PG: Có công dụng để siết chặt đầu dây cáp khi cần đầu nối vào trong tủ điện hoặc các thiết bị khác mà vẫn đảm bảo được độ kín nước cho thiết bị.

• Giắc MC4 gắn tủ điện: Dùng kết nối tấm pin năng lượng mặt trời với tủ điện

• Thanh cái, dây dẫn: Dùng để kết nối các thiết bị điện trong tủ

3. Nguyên lý hoạt động và bảo vệ của tủ điện mặt trời 5kW

Tủ điện năng lượng mặt trời đóng vai trò là bộ điều phối, bảo vệ an toàn trung gian giữa hệ thống tấm pin mặt trời và inverter. Nguyên lý hoạt động cơ bản như sau:

Dòng điện DC từ tấm pin sẽ đi qua CB DC, ngắt nhanh mạch nếu có sự cố. Sau đó qua cầu chì DC để ngăn quá dòng khi bị chập tấm pin. Thiết bị chống sét DC sẽ giúp bảo vệ khỏi sét lan truyền hoặc đột biến điện áp từ bên ngoài.

Sau khi bảo vệ, dòng điện DC sẽ được đưa đến inverter, chuyển đổi sang dòng điện AC 220V.

Dòng AC sau inverter sẽ đi tiếp qua: CB AC ngắt mạch AC khi có sự cố đầu ra. Và Chống sét AC (nếu có) để ngăn sét đánh từ phía lưới điện.

Cuối cùng, dòng điện AC sẽ được đấu nối về tủ điện hộ gia đình để cấp cho tải.
Hoặc lưới điện EVN (nếu là hệ on-grid hoặc hybrid).

4. Tủ điện solar 5kW chống sét có thể đấu nối được mấy string?

String trong hệ điện mặt trời nghĩa là một chuỗi tấm pin được đấu nối nối tiếp với nhau để tạo ra một dòng điện áp cao hơn (VD: 2–10 tấm pin đấu nối thành 1 string). Tùy theo số MPPT của inverter hoặc cách chia hệ, hệ thống có thể chia thành 1 hoặc nhiều string.

Tùy thuộc vào hướng mái và nhu cầu của quý khách, tủ điện 5kw có thể sử dụng cả 1 hoặc 2 string đều được. Nhưng thông thường, tủ điện 5kW sẽ được đấu nối 2 string vì công suất sử dụng cao, cần thiết kế 2 string để không xảy ra tình trạng quá điện áp.

• Nếu mái lắp tấm pin cùng hướng, cùng độ nghiêng, khoảng cách các tấm pin gần nhau và không bị bóng đổ, quý khách có thể sử dụng tủ điện 1 string.

• Với mái nhà có hai hướng khác nhau (ví dụ Đông - Tây -hoặc Nam Bắc), có sự che bóng hoặc chênh lệch ánh sáng giữa các phần mái và dùng nhiều tấm pin thì nên chia thành 2 string để tránh tình trạng quá điện áp.

Khi mua tủ inverter năng lượng mặt trời 5kW tại NTech, bạn không cần phải đắn đo về việc nên đấu 1 hay 2 string vì đội ngũ nhân viên kỹ thuật của chúng tôi sẽ cân nhắc tùy theo hướng mái, số lượng tấm pin và nhu cầu để thiết kế một bộ tủ điện phù hợp với hệ sinh thái năng lượng mặt trời của gia đình bạn.

Tủ điện nlmt 5kw phù hợp với những combo năng lượng mặt trời nào?

Không phải combo điện năng lượng mặt trời nào cũng sử dụng được tủ điện 5kW. Cần phải tương thích về công suất thì mới đảm bảo được an toàn và khả năng sản sinh ra điện của hệ năng lượng. Tủ điện 5kW phù hợp nhất đối với các combo điện mặt trời 5kW hệ off-grid (có lưu trữ 5.12kWh).

Một combo điện năng lượng mặt trời 5kW hệ off-grid, lưu trữ 5.12kWh sẽ bao gồm:

• 10 tấm pin 435W thương hiệu Longi

• 1 biến tần (inverter) Lux Power Hybrid 5kW (bản mới nhất 2025)

• 1 bộ tủ điện năng lượng mặt trời chống sét 5kW

• 1 pin Lithium lưu trữ 5.12kWh 48V 100Ah thương hiệu Blue Carbon

• Phụ kiện solar đi kèm đầy đủ: dây bình, dây ac, kẹp biên, kẹp giữa, bát z,...

Với công suất 5kW thương hiệu LUX POWER Hybrid phổ thông - 1 pha, công suất PV dàn pin năng lượng 4kw, pin lưu trữ 48V 100ah 5.12KWH. Combo 5kWh có lượng điện tiêu thụ phù hợp cho hộ gia đình sử dụng khoảng 400 - 500 kwh/tháng. Tiền điện hàng tháng tiết kiệm được khoảng 1.000.000 đến 1.500.000 đồng (đối với trường hợp nếu lắp 18 tấm pin thì có thể tiết kiệm từ 2.000.000 đến 2.500.000). Thời gian hòa vốn nhanh chỉ từ  4 - 5 năm.

| Xem chi tiết tại đây: Combo điện năng lượng mặt trời 5kW - Hệ Off-Grid, lưu trữ 5.12kWh.

Thông tin liên hệ mua tủ điện năng lượng mặt trời 5kWh:

CÔNG TY TNHH NTECH SOLUTIONS

Website: ntechsolutions.vn

Hotline: 0987 176 467

Địa chỉ showroom: 52 Đường 711, Tổ 7, khu phố 12, KDC Đại Học Bách Khoa, Phường Phú Hữu, TP Thủ Đức , TP HCM.
